Τσόχα επιφάνειας από ανθρακονήματα για περιέλιξη νήματος

Η περιέλιξη του νήματος αφορά κυρίως την τοποθέτηση του οπλισμού, τη γωνία περιέλιξης και την αντοχή του ελασματοποιημένου υλικού. Αλλά το επιφανειακό στρώμα επηρεάζει επίσης τον τρόπο εμφάνισης και συμπεριφοράς του έτοιμου σύνθετου υλικού κατά την παραγωγή.

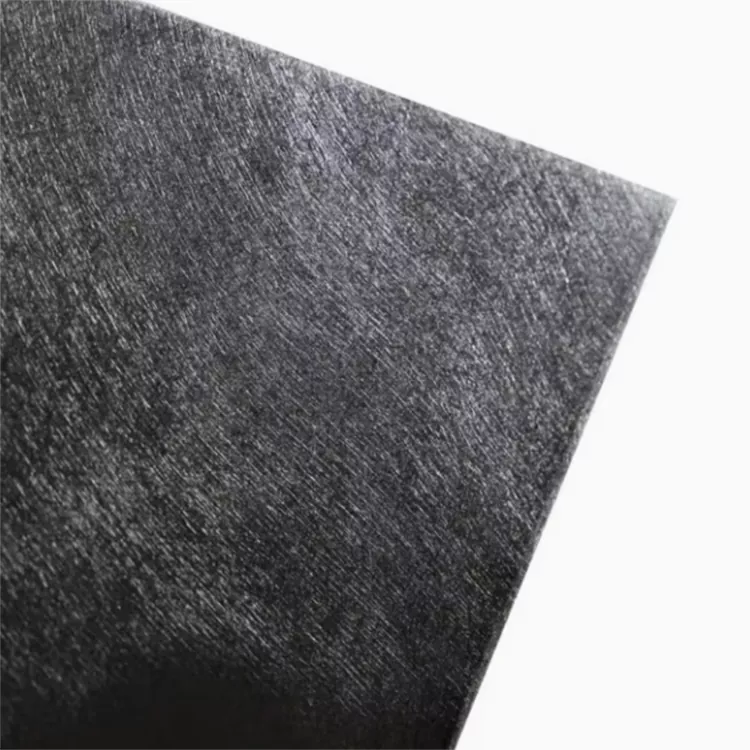

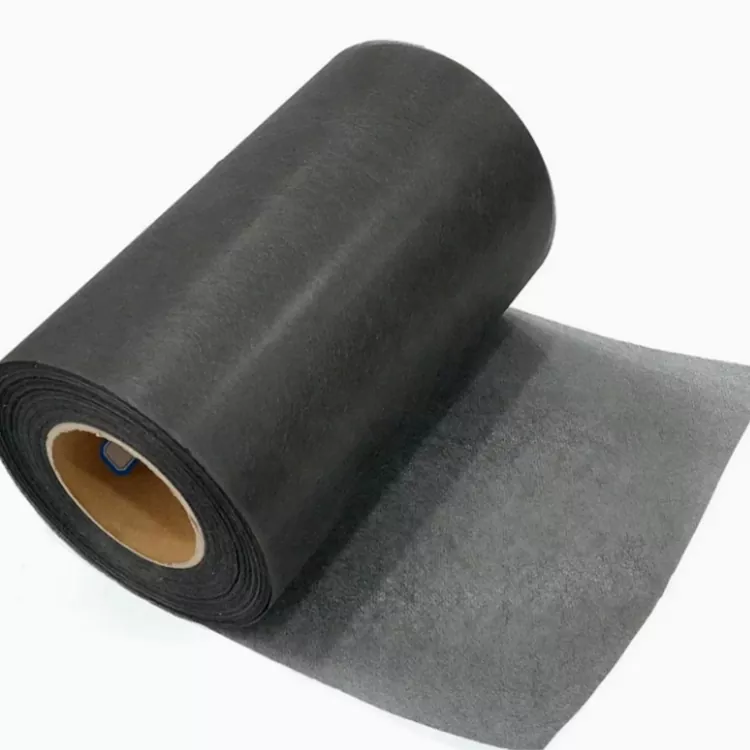

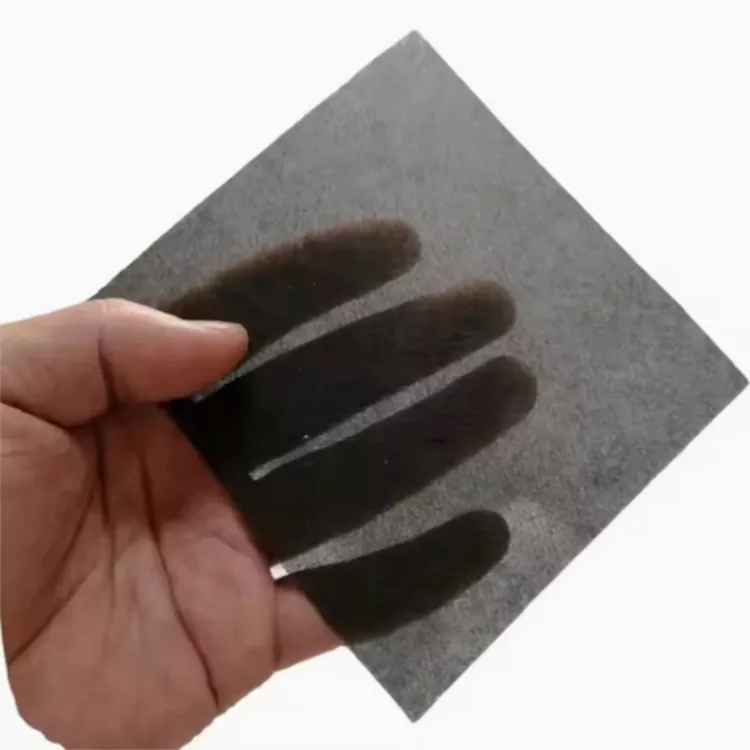

Η τσόχα επιφάνειας από ανθρακονήματα για περιέλιξη νήματος είναι ένα μη υφασμένο υλικό κατασκευασμένο από ψιλοκομμένο ανθρακονήματα. Χρησιμοποιείται ως κατανεμημένη στρώση από ανθρακονήματα σε κυλινδρικά και καμπύλα σύνθετα μέρη, όπου ο κύριος οπλισμός περιέλιξης από μόνος του μπορεί να αφήσει ένα έντονο σχέδιο ινών.

Η τσόχα δεν υποκαθιστά τη συνεχή δομική ενίσχυση. Έχει διαφορετικό ρόλο στο laminate: κάλυψη επιφάνειας, κατανομή ινών και αλληλεπίδραση με το σύστημα ρητίνης.

Επιφανειακό στρώμα σε περιέλιξη νήματος

Ένα σύνθετο τμήμα πληγής συνήθως περιέχει πολλά στρώματα. Η συνεχής περιπλάνηση ή το ύφασμα παρέχει την απαιτούμενη ενίσχυση, ενώ η ρητίνη συνδέει τις ίνες στο τελικό πολυστρωματικό υλικό.

Μια τσόχα από ανθρακονήματα μπορεί να προστεθεί ως ξεχωριστό επιφανειακό στρώμα. Οι τεμαχισμένες ίνες του κατανέμονται μέσω μιας μη υφασμένης δομής αντί να είναι διατεταγμένες ως συνεχή νήματα. Αυτό καθιστά το υλικό κατάλληλο για την κάλυψη καμπύλων επιφανειών και τη μείωση του οπτικού σχεδίου του υποκείμενου οπλισμού.

Το στρώμα μπορεί να τοποθετηθεί στο εσωτερικό, στο εξωτερικό ή σε άλλη καθορισμένη θέση στο πολυστρωματικό υλικό. Η θέση του καθορίζεται από την κατασκευή του τελικού εξαρτήματος.

Εφαρμογές για σύνθετα προϊόντα πληγής

Σωλήνες FRP και CFRP

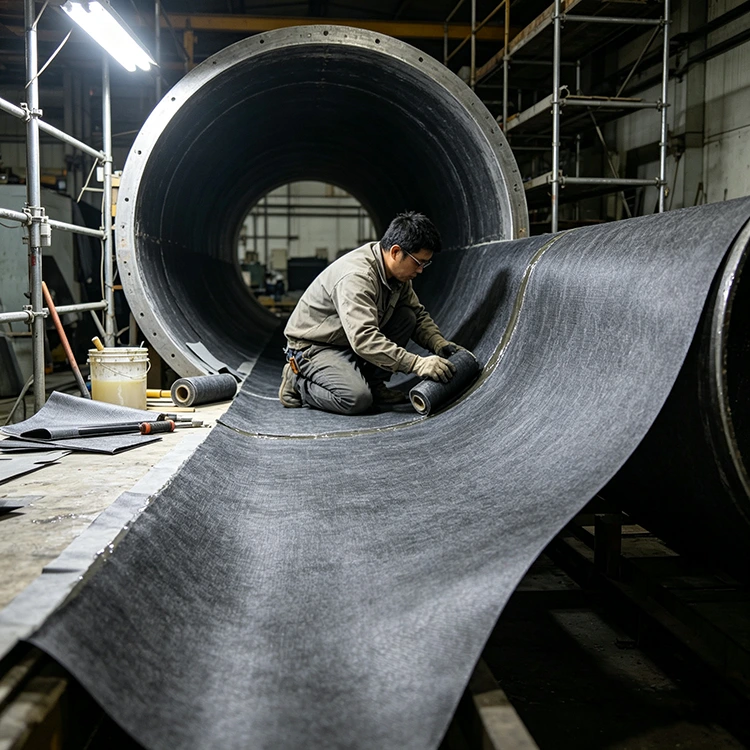

Οι σύνθετοι σωλήνες παράγονται συνήθως πάνω από έναν κυλινδρικό άξονα με τυλιγμένο οπλισμό σε διαφορετικές γωνίες. Μια τσόχα επιφάνειας μπορεί να ενσωματωθεί στο εσωτερικό ή εξωτερικό στρώμα όταν απαιτείται μια κατανεμημένη επιφάνεια από ανθρακονήματα.

Παρέχει επίσης πιο συνεχή κάλυψη ινών πάνω από το σχέδιο περιέλιξης. Η τελική επιφάνεια, ωστόσο, επηρεάζεται από τη διαδικασία ρητίνης και σκλήρυνσης καθώς και από την τσόχα.

Δεξαμενές αποθήκευσης χημικών

Οι δεξαμενές με νήμα συνδυάζουν συχνά συστήματα ινών γυαλιού, ανθρακονημάτων και ρητίνης σε διαφορετικές θέσεις laminate. Η τσόχα άνθρακα μπορεί να χρησιμοποιηθεί όπου η καθορισμένη κατασκευή απαιτεί ένα επιφανειακό στρώμα με βάση τον άνθρακα.

Για τη χημική υπηρεσία, πρέπει να ληφθεί υπόψη το πλήρες laminate. Η επιλογή ρητίνης και το αποθηκευμένο μέσο είναι ιδιαίτερα σημαντικά.

Δοχεία Πίεσης

Τα δοχεία πίεσης απαιτούν ελεγχόμενη τοποθέτηση οπλισμού και γωνίες περιέλιξης επειδή το έλασμα φέρει εσωτερική πίεση. Ένα στρώμα τσόχας εξυπηρετεί μια διαφορετική λειτουργία από την κύρια δομική περιέλιξη.

Για το λόγο αυτό, ο δομικός οπλισμός και η επιφανειακή στρώση θα πρέπει να προσδιορίζονται ξεχωριστά στο σχέδιο laminate.

Άλλα εξαρτήματα τραύματος

Άλλες πιθανές εφαρμογές περιλαμβάνουν σύνθετους κυλίνδρους, βιομηχανικούς σωλήνες, κυλινδρικά περιβλήματα και επιλεγμένα εξαρτήματα CFRP. Το κοινό χαρακτηριστικό είναι μια καμπύλη ή κυλινδρική επιφάνεια που σχηματίζεται από μια διαδικασία περιέλιξης.

Δομή τεμαχισμένης ίνας

Η διαφορά μεταξύ τσόχας και υφαντού υφάσματος άνθρακα ξεκινά από τη δομή των ινών.

Το υφαντό ύφασμα χρησιμοποιεί συνεχή νήματα διατεταγμένα σε καθορισμένες κατευθύνσεις. Επιλέγεται όταν απαιτείται κατευθυντική ενίσχυση.

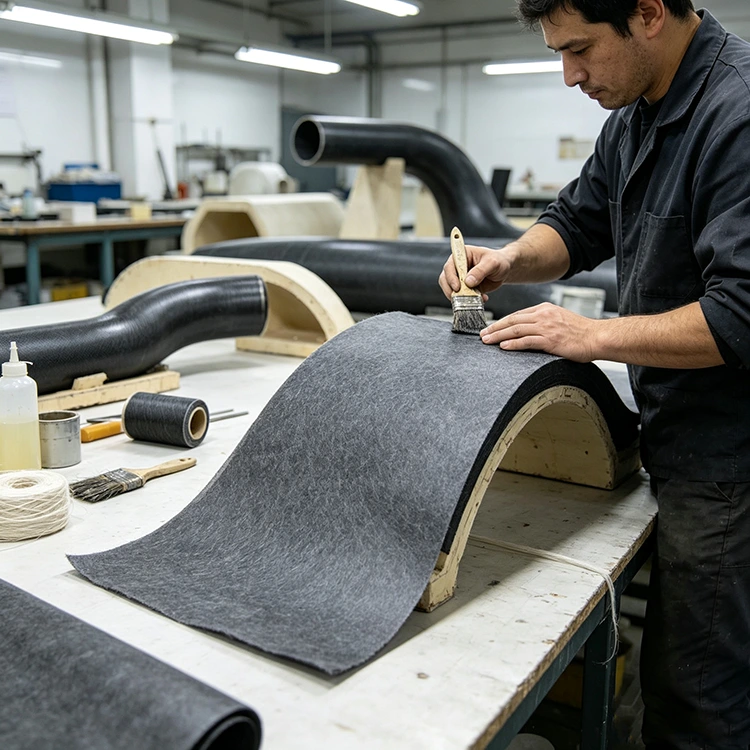

Η τσόχα από ανθρακονήματα χρησιμοποιεί τεμαχισμένες ίνες που διανέμονται μέσω ενός μη υφασμένου στρώματος. Δεν υπάρχει σταθερό υφαντό σχέδιο νήματος 0° ή 90°. Ως αποτέλεσμα, η τσόχα μπορεί να απλωθεί σε μια καμπύλη επιφάνεια χωρίς να εισάγει την ίδια κατευθυντική δομή.

Αυτό κάνει την τσόχα και το υφαντό ύφασμα συμπληρωματικά υλικά και όχι άμεσα ισοδύναμα. Το ένα παρέχει ελεγχόμενο προσανατολισμό ενίσχυσης. Το άλλο παρέχει κατανεμημένη επιφανειακή κάλυψη.

Διαβροχή ρητίνης κατά την περιέλιξη

Η διαβροχή της ρητίνης είναι ένα από τα πρακτικά σημεία που πρέπει να ελέγχετε κατά την εισαγωγή μιας τσόχας σε μια υπάρχουσα διαδικασία περιέλιξης.

Η ρητίνη πρέπει να διεισδύσει στη δομή των τεμαχισμένων ινών πριν από τη σκλήρυνση. Το ιξώδες της ρητίνης, η περιεκτικότητα σε ρητίνη, η μέθοδος εφαρμογής, η ταχύτητα περιέλιξης και η θερμοκρασία επηρεάζουν το πόσο γρήγορα και ομοιόμορφα συμβαίνει αυτό.

Ο Yuruis παρέχει το υλικό ως τσόχα από μη υφασμένο ανθρακονήματα. Η απόδοσή του κατά την περιέλιξη εξακολουθεί να σχετίζεται με τη ρητίνη και τις συνθήκες επεξεργασίας του πελάτη.

Μια δοκιμή παραγωγής με χρήση του πραγματικού συστήματος ρητίνης είναι επομένως πιο χρήσιμη από το να κρίνουμε το υλικό μόνο από τις προδιαγραφές του. Δείχνει πώς η τσόχα τρέφεται, συμμορφώνεται με το μανδρέλι και βρέχεται κατά τη διάρκεια της πραγματικής διαδικασίας.

Εμφάνιση επιφάνειας μετά τη σκλήρυνση

Η επιφάνεια ενός εξαρτήματος τυλιγμένου νήματος συχνά αντανακλά το σχέδιο ενίσχυσης από κάτω. Ένα κατανεμημένο στρώμα τσόχας μπορεί να βοηθήσει στη δημιουργία μιας πιο συνεχούς επιφάνειας από ανθρακονήματα.

Οι διαθέσιμες προδιαγραφές επιφάνειας είναι:

Λείος

Ματ

50% γυαλιστερό

Αυτές οι επιλογές επιφάνειας περιγράφουν το παρεχόμενο υλικό. Δεν καθορίζουν μόνοι τους την τελική εμφάνιση.

Η σύνθεση ρητίνης, η κατάσταση του μανδρελιού ή του καλουπιού, η θερμοκρασία σκλήρυνσης και η μετεπεξεργασία μπορούν όλα να αλλάξουν την εμφάνιση του τελικού σύνθετου υλικού.

Διαμόρφωση υλικού

Επιλέγοντας τη σωστή προδιαγραφή

Η τσόχα πρέπει να ταιριάζει με την πραγματική διαδικασία περιέλιξης. Το μέγεθος του προϊόντος, η ρητίνη και οι απαιτήσεις επιφάνειας είναι πιο χρήσιμα σημεία εκκίνησης παρά μόνο το πάχος.

Γεωμετρία Στοιχείων

Η διάμετρος, το μήκος και η καμπυλότητα επηρεάζουν τον τρόπο τοποθέτησης και συγκράτησης του υλικού στο μανδρέλι. Ένας ευθύς σωλήνας και μια μεγάλη δεξαμενή μπορεί να απαιτούν διαφορετικό χειρισμό κατά την παραγωγή.

Σύστημα ρητίνης

Προσδιορίστε τον τύπο της ρητίνης και, όπου είναι δυνατόν, τις κανονικές συνθήκες επεξεργασίας της. Το ιξώδες και η εφαρμογή ρητίνης έχουν άμεση επίδραση στο υγρό.

Απαίτηση Επιφανείας

Προσδιορίστε εάν η κύρια απαίτηση είναι η κάλυψη με ίνες, η υφή της επιφάνειας ή ένα συγκεκριμένο παρεχόμενο φινίρισμα. Οι διαθέσιμες επιλογές είναι γυαλιστερό, ματ και 50% γυαλιστερό.

Διαστάσεις

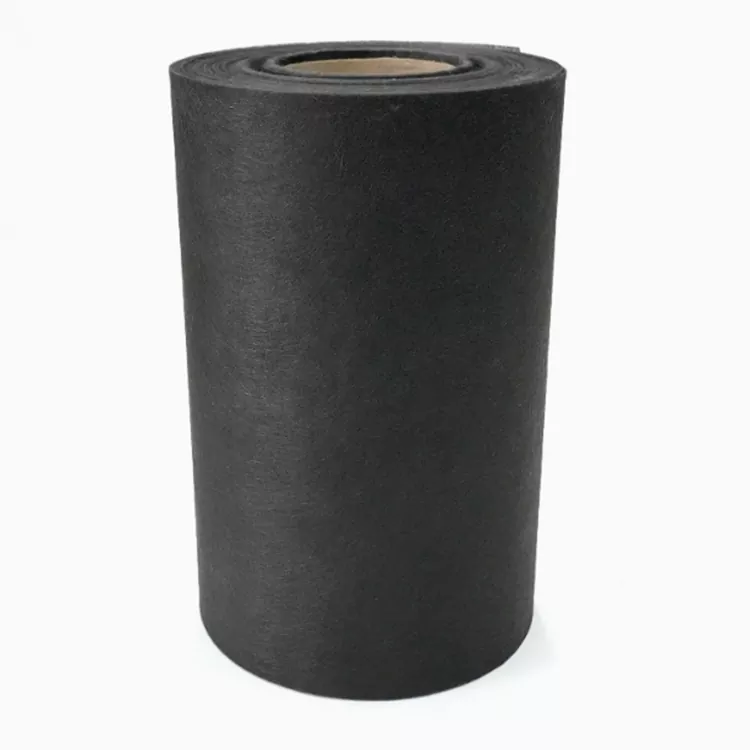

Τα τυπικά πλάτη είναι 1 m και 1,25 m. Το πάχος, το μήκος και οι διαστάσεις μπορούν να γίνουν σύμφωνα με την απαίτηση παραγωγής.

Συνθήκες περιέλιξης

Η ταχύτητα περιέλιξης, η εφαρμογή ρητίνης και η τροφοδοσία υλικού πρέπει να λαμβάνονται υπόψη όταν η τσόχα χρησιμοποιείται σε αυτοματοποιημένη ή συνεχή γραμμή.

Δοκιμή στη γραμμή περιέλιξης

Μια μικρή δοκιμή παραγωγής μπορεί να απαντήσει σε ερωτήσεις που δεν μπορεί να κάνει μια προδιαγραφή υλικού. Η τσόχα μπορεί να ελεγχθεί με την κανονική ρητίνη, την ταχύτητα περιέλιξης και τις συνθήκες σκλήρυνσης του πελάτη.

Τα κύρια σημεία που πρέπει να παρατηρήσετε είναι:

· Σίτιση και χειρισμός

· Συμμορφότητα με τον άξονα

· Ρητίνη διαβρέχεται

· Κατανομή ινών

· Κατάσταση επιφάνειας μετά τη σκλήρυνση

· Συμβατότητα με το υπάρχον laminate

Μια υπάρχουσα προδιαγραφή υλικού, σχέδιο ή δείγμα μπορεί να χρησιμοποιηθεί όταν η τσόχα εισάγεται σε μια καθιερωμένη διαδικασία περιέλιξης.

Για την κατασκευή σύνθετων νημάτων-τραυμάτων

Η τσόχα επιφάνειας από ανθρακονήματα για περιέλιξη νήματος παρέχεται για σύνθετους σωλήνες, δεξαμενές χημικών, δοχεία πίεσης, κυλίνδρους, περιβλήματα και άλλα εξαρτήματα τραύματος.

Τα τυπικά πλάτη είναι 1 m και 1,25 m. Το πάχος, το μήκος και οι διαστάσεις είναι διαθέσιμα σύμφωνα με τις απαιτήσεις παραγωγής.

Για μια συγκεκριμένη εφαρμογή, η γεωμετρία του εξαρτήματος, το σύστημα ρητίνης, η θέση laminate και το απαιτούμενο φινίρισμα επιφάνειας παρέχουν τις βασικές πληροφορίες για τις προδιαγραφές.

FAQ

Τι είναι η τσόχα επιφάνειας από ανθρακονήματα για περιέλιξη νήματος;

Είναι ένα μη υφασμένο υλικό από τεμαχισμένο ανθρακονήματα που χρησιμοποιείται ως επιφανειακό ή λειτουργικό στρώμα σε σύνθετες δομές με νήμα. Διαφέρει από τον συνεχή οπλισμό που χρησιμοποιείται για το κύριο δομικό στρώμα.

Μπορεί η τσόχα να χρησιμοποιηθεί σε κυλινδρικά σύνθετα προϊόντα;

Ναί. Η μη υφασμένη δομή μπορεί να ακολουθεί κυλινδρικές και καμπύλες επιφάνειες. Ο πραγματικός χειρισμός εξαρτάται από τις προδιαγραφές τσόχας, τη διάμετρο του προϊόντος και τη διαδικασία περιέλιξης.

Είναι το ίδιο με το υφαντό ύφασμα άνθρακα;

Όχι. Το υφαντό ύφασμα άνθρακα περιέχει συνεχόμενα νήματα σε καθορισμένες κατευθύνσεις. Η τσόχα περιέχει κατανεμημένες τεμαχισμένες ίνες και χρησιμοποιείται για διαφορετική λειτουργία laminate.

Μπορεί να χρησιμοποιηθεί με ρητίνη εποξειδικού ή βινυλεστέρα;

Μπορεί να υποστεί επεξεργασία με διαφορετικά συστήματα ρητίνης. Η διαβροχή εξαρτάται από το ιξώδες της ρητίνης, τη μέθοδο εφαρμογής, τη θερμοκρασία, την περιεκτικότητα σε ρητίνη και τις συνθήκες σκλήρυνσης.

Ποια φινιρίσματα επιφανειών είναι διαθέσιμα;

Οι διαθέσιμες προδιαγραφές είναι γυαλιστερό, ματ και 50% γυαλιστερό. Η τελική εμφάνιση εξαρτάται επίσης από τη ρητίνη, το μανδρέλι ή την επιφάνεια του καλουπιού και τη διαδικασία σκλήρυνσης.

Μπορεί να προσαρμοστεί το πλάτος και το πάχος;

Ναί. Τα τυπικά πλάτη είναι 1 m και 1,25 m. Το πάχος, το μήκος και οι διαστάσεις μπορούν να προσαρμοστούν ανάλογα με την εφαρμογή.

Ποιες πληροφορίες χρειάζονται για μια προσφορά;

Οι χρήσιμες πληροφορίες περιλαμβάνουν το μέγεθος και το σχήμα του εξαρτήματος, τον τύπο της ρητίνης, τις διαστάσεις της τσόχας, την απαίτηση επιφάνειας και την κατά προσέγγιση ποσότητα. Μια υπάρχουσα προδιαγραφή υλικού ή δείγμα είναι χρήσιμη για μη τυπικές εφαρμογές.

Μπορούν να παρασχεθούν δείγματα;

Οι ποσότητες δειγμάτων μπορούν να συζητηθούν σύμφωνα με τις απαιτούμενες διαστάσεις και την εφαρμογή. Η δοκιμή της τσόχας με την πραγματική διαδικασία ρητίνης και περιέλιξης παρέχει μια άμεση αναφορά για την παραγωγή.
