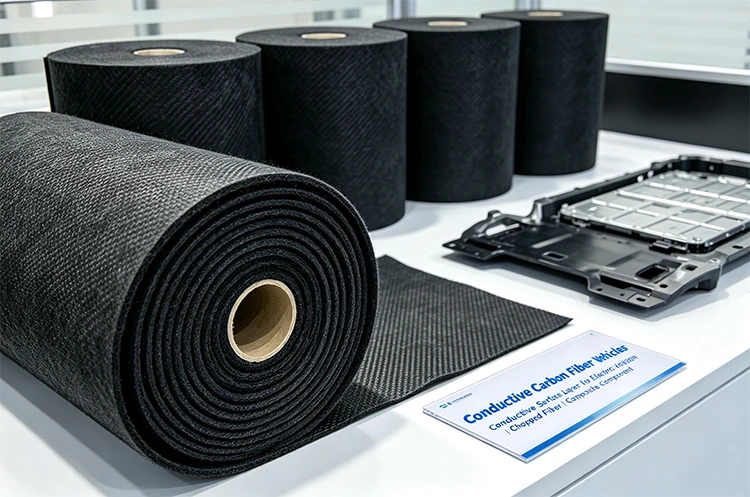

Αγώγιμο χαλάκι από ανθρακονήματα για ηλεκτρικά οχήματα

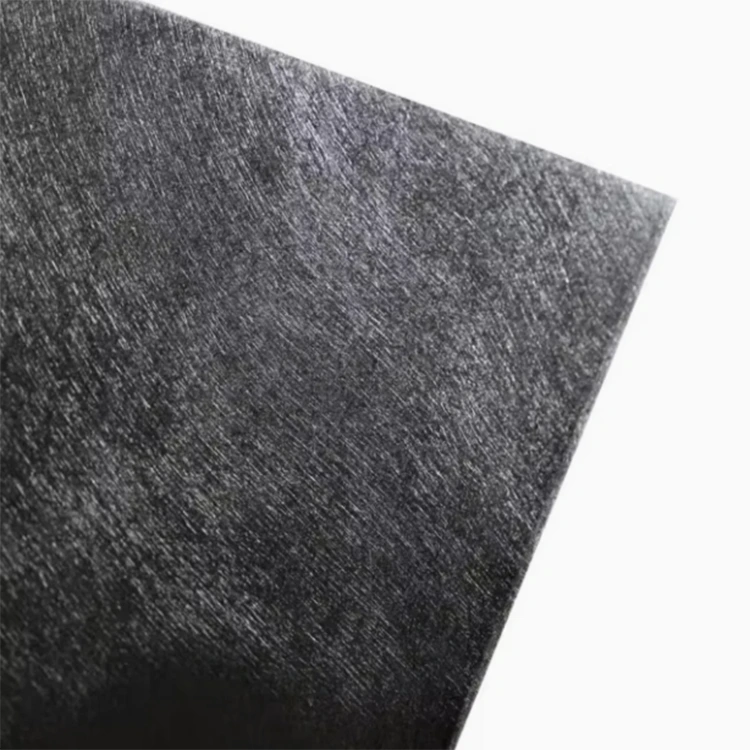

Το αγώγιμο στρώμα από ανθρακονήματα είναι ένα μη υφασμένο υλικό από ανθρακονήματα που παράγεται από τεμαχισμένες ίνες άνθρακα με βάση το πολυακρυλονιτρίλιο. Οι ίνες διασκορπίζονται και σχηματίζονται σε ένα συνεχές φύλλο, δημιουργώντας μια τυχαία δομή ινών χωρίς τον σταθερό προσανατολισμό που υπάρχει στα υφαντά. Αυτή η μορφή είναι κατάλληλη για σύνθετα εξαρτήματα που απαιτούν ένα λεπτό στρώμα από ανθρακονήματα για λειτουργικούς ή επιφανειακούς σκοπούς.

Η Yuruis παρέχει αγώγιμο χαλάκι από ανθρακονήματα για ηλεκτρικά οχήματα σε προδιαγραφή 26 g για ελαφριές σύνθετες εφαρμογές. Το υλικό μπορεί να πλαστικοποιηθεί με κατάλληλα συστήματα ρητίνης και να συνδυαστεί με άλλα ενισχυτικά υλικά ανάλογα με την κατασκευή του έτοιμου εξαρτήματος. Η ηλεκτρική του συμπεριφορά σε ένα σύνθετο υλικό επηρεάζεται από την κατανομή των ινών, την περιεκτικότητα σε ρητίνη, το πάχος του πολυστρωματικού υλικού, το σχέδιο επαφής και τις συνθήκες επεξεργασίας.

EV Composite Applications

Η προδιαγραφή 26g έχει σχεδιαστεί για εφαρμογές που απαιτούν ένα ελαφρύ στρώμα από ανθρακονήματα αντί για βαριά δομική ενίσχυση. Μπορεί να τοποθετηθεί μέσα σε ένα σύνθετο laminate για να προσθέσει κάλυψη από ανθρακονήματα διατηρώντας παράλληλα τη συνολική δομή του στρώματος σχετικά λεπτή.

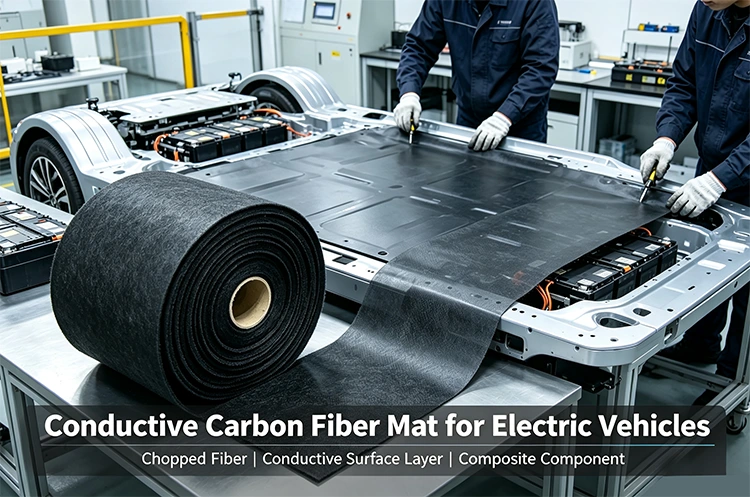

Οι τυπικές εφαρμογές EV περιλαμβάνουν καλύμματα που σχετίζονται με μπαταρίες, ηλεκτρονικά περιβλήματα, εσωτερικά σύνθετα μέρη και προστατευτικά πάνελ. Το τελικό laminate καθορίζεται από τον σχεδιασμό του εξαρτήματος, το σύστημα ρητίνης, τις μηχανικές απαιτήσεις και τη διαδικασία παραγωγής.

Το αγώγιμο χαλάκι από ανθρακονήματα για ηλεκτρικά οχήματα χρησιμοποιεί τεμαχισμένες ίνες και όχι συνεχόμενα υφαντά νήματα. Οι ίνες κατανέμονται τυχαία, επομένως το υλικό δεν έχει σταθερή κατεύθυνση στημόνι ή υφάδι. Αυτό καθιστά ευκολότερη τη χρήση ως λειτουργικό ή επιφανειακό στρώμα σε διαφορετικές σύνθετες κατασκευές.

Ηλεκτρική και EMI Performance

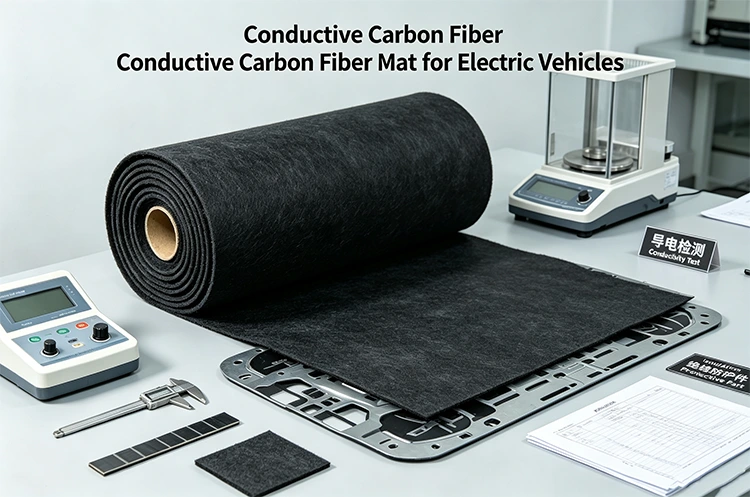

Οι ίνες άνθρακα σχηματίζουν αγώγιμες διαδρομές μέσω της επαφής μεταξύ των μεμονωμένων ινών. Μόλις το χαλάκι συνδυαστεί με ρητίνη, η πραγματική ηλεκτρική απόδοση εξαρτάται από την κατανομή των ινών και την κατασκευή του τελικού σύνθετου υλικού.

Αυτό καθιστά το υλικό κατάλληλο για εφαρμογές που περιλαμβάνουν έλεγχο στατικής διάχυσης, ηλεκτρικής συνέχειας ή ηλεκτρομαγνητικών παρεμβολών (EMI). Το αποτέλεσμα θωράκισης, ωστόσο, δεν καθορίζεται μόνο από το στεγνό στρώμα.

Το πάχος του πολυστρωματικού υλικού, η περιεκτικότητα σε ρητίνη, η συνέχεια των ινών, οι αρμοί, η γείωση, η γεωμετρία των εξαρτημάτων και η συχνότητα λειτουργίας μπορούν όλα να επηρεάσουν το αποτέλεσμα της μέτρησης. Για έναν καθορισμένο ηλεκτρικό στόχο, η δοκιμή του τελικού εξαρτήματος υπό τις πραγματικές συνθήκες πλαστικοποίησης και επεξεργασίας παρέχει πιο σημαντικά δεδομένα.

Μη υφασμένα χαρακτηριστικά δομής και επεξεργασίας

Οι τεμαχισμένες ίνες κατανέμονται σε όλο το φύλλο αντί να υφαίνονται σε συνεχείς κατευθύνσεις νήματος. Ως αποτέλεσμα, το υλικό παρέχει σχετικά ομοιόμορφη κάλυψη ινών σε όλη την επιφάνεια και δεν εισάγει έναν καθορισμένο προσανατολισμό ενίσχυσης 0°/90°. Αυτό είναι χρήσιμο όταν η λειτουργία του υλικού σχετίζεται με την κάλυψη και όχι με την κατευθυντική μεταφορά φορτίου.

Κατά τη διάρκεια της σύνθετης παραγωγής, το χαλί χρειάζεται επαρκή διαβροχή ρητίνης για να σχηματίσει ένα σταθερό έλασμα. Το ιξώδες της ρητίνης, η μέθοδος εφαρμογής, η κατανομή των ινών, η πίεση, η θερμοκρασία σκλήρυνσης και η θέση του στρώματος εντός του πολυστρωματικού υλικού μπορούν όλα να επηρεάσουν το τελικό μέρος. Για το λόγο αυτό, οι παράμετροι διεργασίας καθορίζονται συνήθως με την επιλεγμένη σχεδίαση ρητίνης και εξαρτήματος αντί να αντιμετωπίζεται το στρώμα ως ανεξάρτητο δομικό υλικό.

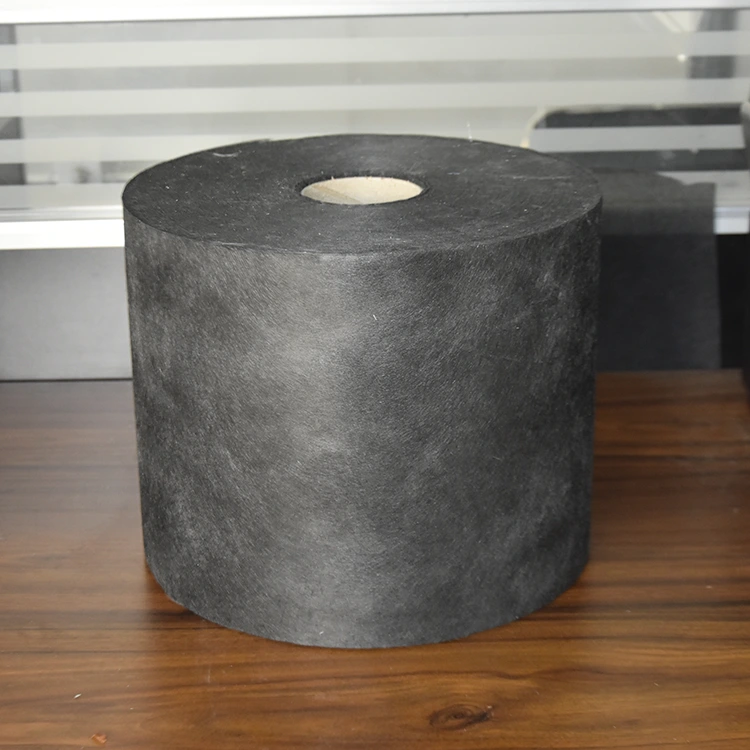

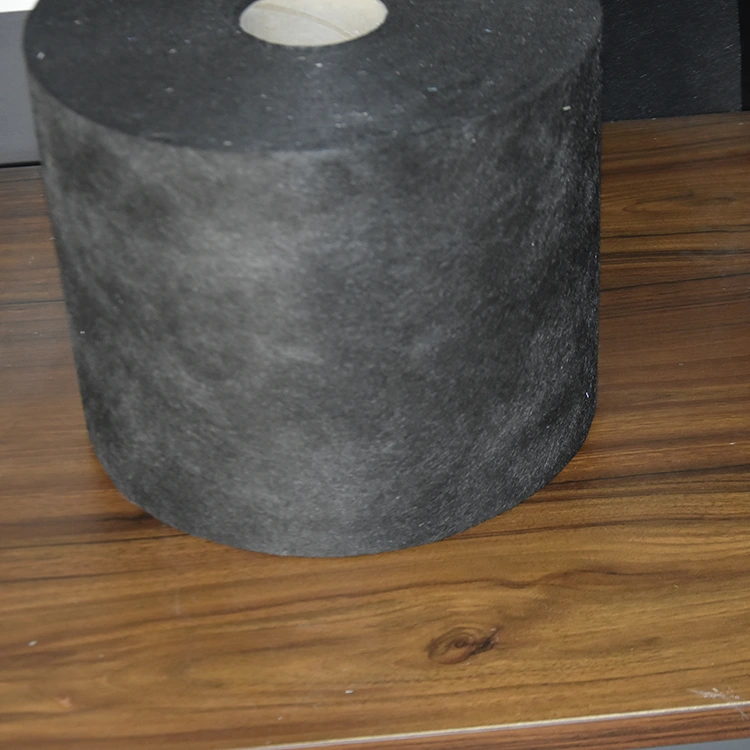

Το τυπικό πλάτος είναι διαθέσιμο σε μορφές 1 m και 1,25 m. Αυτά τα πλάτη μπορούν να χρησιμοποιηθούν για διαφορετικές διατάξεις φύλλων και σχέδια κοπής, βοηθώντας τους κατασκευαστές σύνθετων υλικών να επιλέξουν μια μορφή υλικού που ταιριάζει στις διαστάσεις του προβλεπόμενου εξαρτήματος.

Περιοχές Εφαρμογής

Το υλικό σχετίζεται κυρίως με σύνθετες εφαρμογές στις οποίες η αγωγιμότητα από ανθρακονήματα είναι χρήσιμη παράλληλα με μια δομή μη υφασμένου φύλλου. Τα εξαρτήματα αυτοκινήτων και EV είναι ένας τομέας εφαρμογής, ενώ τα ηλεκτρονικά και βιομηχανικά σύνθετα εξαρτήματα ενδέχεται να χρησιμοποιούν την ίδια ιδέα υλικού για διαφορετικές λειτουργικές απαιτήσεις.

Οι τυπικές εφαρμογές περιλαμβάνουν:

Σύνθετα καλύμματα και πάνελ που σχετίζονται με μπαταρίες EV

Περιβλήματα ηλεκτρονικού και ηλεκτρικού εξοπλισμού

Στοιχεία θωράκισης EMI

Λειτουργικά σύνθετα πάνελ

Επιλεγμένα σύνθετα εξαρτήματα που σχετίζονται με κυψέλες καυσίμου

Βιομηχανικά εξαρτήματα που απαιτούν αγώγιμο στρώμα από ανθρακονήματα

Για περιβάλλοντα χημικών ή κυψελών καυσίμου, η επιλογή υλικού θα πρέπει να καλύπτει ολόκληρο το σύνθετο σύστημα. Οι ίνες άνθρακα παρέχουν την ενίσχυση και το αγώγιμο στοιχείο, ενώ η ρητίνη και οποιοδήποτε στρώμα φραγμού καθορίζουν μεγάλο μέρος της χημικής αντοχής και της θερμοκρασίας λειτουργίας του τελικού εξαρτήματος.

Τεχνικές Προδιαγραφές

Κατασκευή και προμήθεια από τον Yuruis

Η Taizhou Yuruis New Materials Co., Ltd. δραστηριοποιείται στα σύνθετα υλικά από ίνες από το 2017. Η γκάμα προϊόντων της καλύπτει υλικά από ανθρακονήματα, υλικά από υαλοβάμβακα και προϊόντα που σχετίζονται με το FRP για αυτοκίνητα, κατασκευές, νέα ενέργεια και βιομηχανικές εφαρμογές.

Η διαδικασία παραγωγής υποστηρίζεται από εξοπλισμό διαμόρφωσης, κοπής και επιθεώρησης υλικού για σύνθετα υλικά. Για παραγγελίες χαλιών από ανθρακονήματα, η παραγωγή μπορεί να διευθετηθεί σύμφωνα με το καθορισμένο βάρος υλικού, το πλάτος, τη μορφή συσκευασίας και άλλες επιβεβαιωμένες απαιτήσεις.

Για ένα έργο EV ή ηλεκτρονικών εξαρτημάτων, οι πληροφορίες προσφοράς μπορούν να περιλαμβάνουν την προβλεπόμενη εφαρμογή, διαστάσεις εξαρτημάτων, απαιτούμενο βάρος υλικού, σύστημα ρητίνης, διαδικασία χύτευσης, ηλεκτρικές απαιτήσεις και εκτιμώμενη ποσότητα παραγγελίας. Αυτές οι λεπτομέρειες παρέχουν μια πρακτική βάση για την αναθεώρηση των προδιαγραφών του υλικού πριν από την παραγωγή.

Προδιαγραφές και Απαιτήσεις Παραγγελίας

Το στάνταρ προϊόν διατίθεται ως χαλάκι 26g από ανθρακονήματα σε πλάτος 1m ή 1,25m. Άλλες απαιτήσεις μπορούν να συζητηθούν ανάλογα με τη διαδικασία παραγωγής και τον τελικό σχεδιασμό εξαρτημάτων.

Όταν το υλικό αναπτύσσεται για ένα νέο σύνθετο εξάρτημα, πληροφορίες σχετικά με το απαιτούμενο εμβαδικό βάρος, τις διαστάσεις του φύλλου, τη θέση του φύλλου, τον τύπο ρητίνης, τη μέθοδο διαμόρφωσης και την ηλεκτρική λειτουργία είναι χρήσιμες για την επιβεβαίωση της προδιαγραφής. Αυτό είναι ιδιαίτερα σημαντικό όταν το τελικό εξάρτημα έχει καθορισμένη θωράκιση, αγωγιμότητα ή απαίτηση βάρους.

Το υλικό συσκευάζεται σε χάρτινα κουτιά για αποστολή και μπορεί να προετοιμαστεί σύμφωνα με την επιβεβαιωμένη προδιαγραφή παραγγελίας.

FAQ

1. Σε τι χρησιμοποιείται το αγώγιμο στρώμα από ανθρακονήματα για ηλεκτρικά οχήματα;

Αυτό το υλικό προορίζεται για EV και άλλες σύνθετες εφαρμογές που απαιτούν ένα ελαφρύ στρώμα μη υφασμένου ανθρακονήματος με ηλεκτρική λειτουργικότητα. Οι εφαρμογές μπορεί να περιλαμβάνουν καλύμματα που σχετίζονται με μπαταρίες, ηλεκτρονικά περιβλήματα, εξαρτήματα θωράκισης EMI, πάνελ και επιλεγμένα λειτουργικά σύνθετα εξαρτήματα.

2. Το χαλάκι από ανθρακονήματα παρέχει θωράκιση EMI;

Μπορεί να συμβάλει στη θωράκιση EMI όταν ενσωματωθεί σε μια σωστά σχεδιασμένη σύνθετη δομή. Η πραγματική απόδοση θωράκισης επηρεάζεται από την κατανομή των ινών, το πάχος του laminate, την περιεκτικότητα σε ρητίνη, τη γείωση, τους αρμούς, τη γεωμετρία των εξαρτημάτων και τις συνθήκες δοκιμής. Απαιτείται δοκιμή τελικού εξαρτήματος όταν εφαρμόζεται συγκεκριμένος στόχος θωράκισης.

3. Ποια είναι η διαφορά μεταξύ του χαλιού από ανθρακονήματα και του υφαντού υφάσματος από ανθρακονήματα;

Το υφαντό ύφασμα από ανθρακονήματα αποτελείται από συνεχή νήματα διατεταγμένα σε καθορισμένες κατευθύνσεις και χρησιμοποιείται συνήθως για κατευθυντική ενίσχυση. Το χαλάκι από ανθρακονήματα χρησιμοποιεί τεμαχισμένες ίνες σε μη υφασμένη δομή, καθιστώντας το πιο κατάλληλο για ομοιόμορφη κάλυψη και λειτουργικά στρώματα όπου η κατευθυντική ενίσχυση δεν είναι η κύρια απαίτηση.

4. Μπορεί το υλικό να χρησιμοποιηθεί σε εξαρτήματα που σχετίζονται με κυψέλες καυσίμου;

Μπορεί να χρησιμοποιηθεί σε επιλεγμένες σύνθετες εφαρμογές που σχετίζονται με κυψέλες καυσίμου, όπου η αγωγιμότητα και το χαμηλό βάρος υλικού είναι σχετικά. Το πλήρες σύνθετο πρέπει επίσης να αξιολογηθεί ως προς τη συμβατότητα της ρητίνης, τη θερμοκρασία λειτουργίας, την έκθεση σε χημικά, τις ηλεκτρικές απαιτήσεις και τις συνθήκες συντήρησης του εξαρτήματος.

5. Ποια είναι η τυπική προδιαγραφή αυτού του προϊόντος;

Το μοντέλο που αναφέρεται είναι 26g, με τυπικά πλάτη 1m και 1,25m. Οι προδιαγραφές του προϊόντος μπορούν να αναθεωρηθούν με βάση την απαιτούμενη εφαρμογή, το σχέδιο laminate, τις διαστάσεις και τη διαδικασία παραγωγής πριν επιβεβαιωθεί μια παραγγελία.

6. Ποιες πληροφορίες χρειάζονται για μια προσφορά;

Οι χρήσιμες πληροφορίες περιλαμβάνουν την εφαρμογή, το απαιτούμενο βάρος υλικού, το πλάτος ή τις διαστάσεις, το σύστημα ρητίνης, τη διαδικασία χύτευσης, τις ηλεκτρικές απαιτήσεις ή τις απαιτήσεις EMI, την εκτιμώμενη ποσότητα και τις απαιτήσεις συσκευασίας. Για την ανάπτυξη νέων εξαρτημάτων, σχέδια ή βασικές πληροφορίες laminate μπορούν επίσης να βοηθήσουν στην αναθεώρηση προδιαγραφών.
