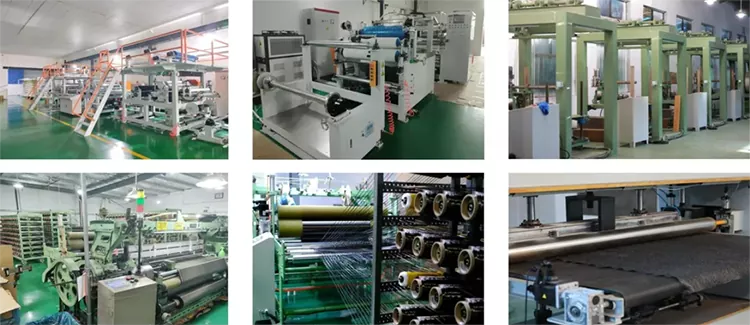

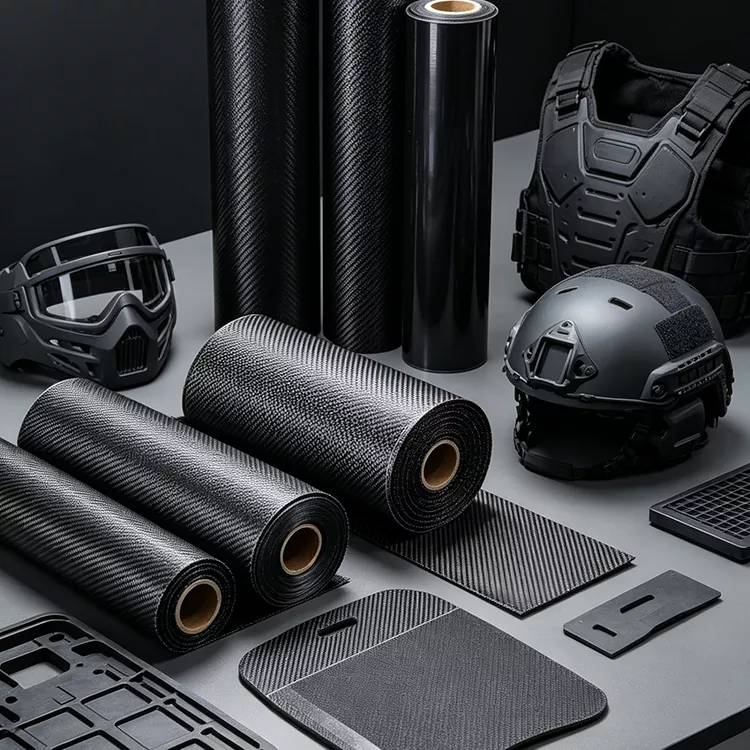

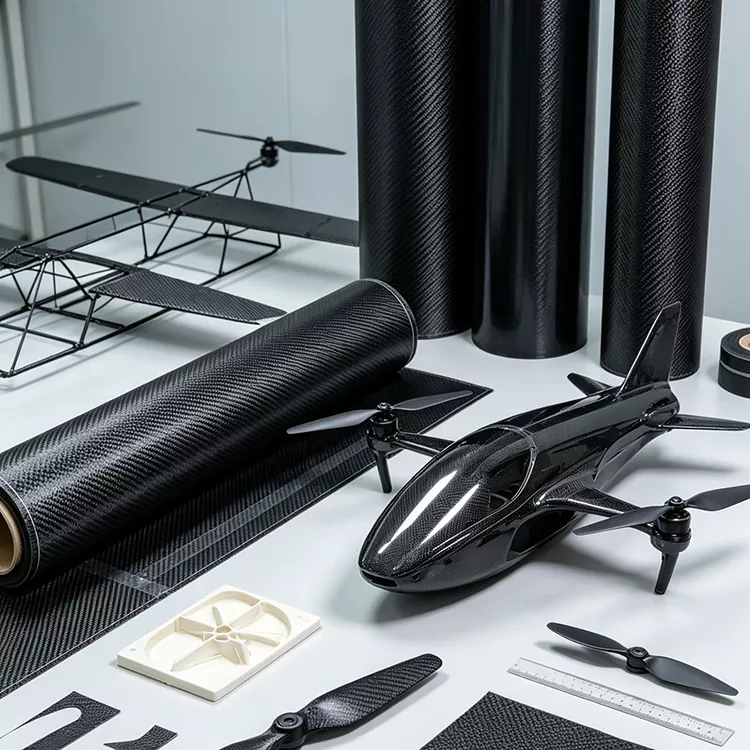

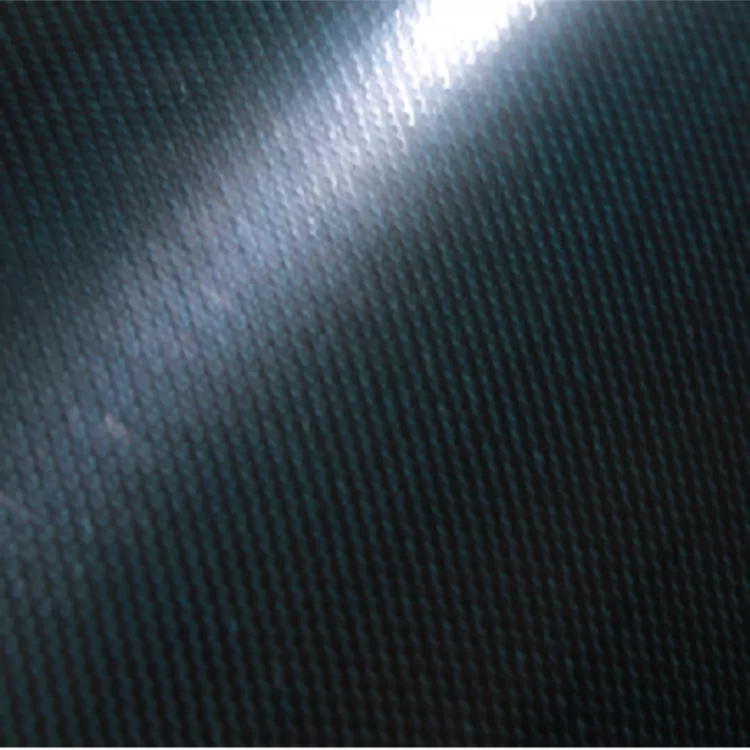

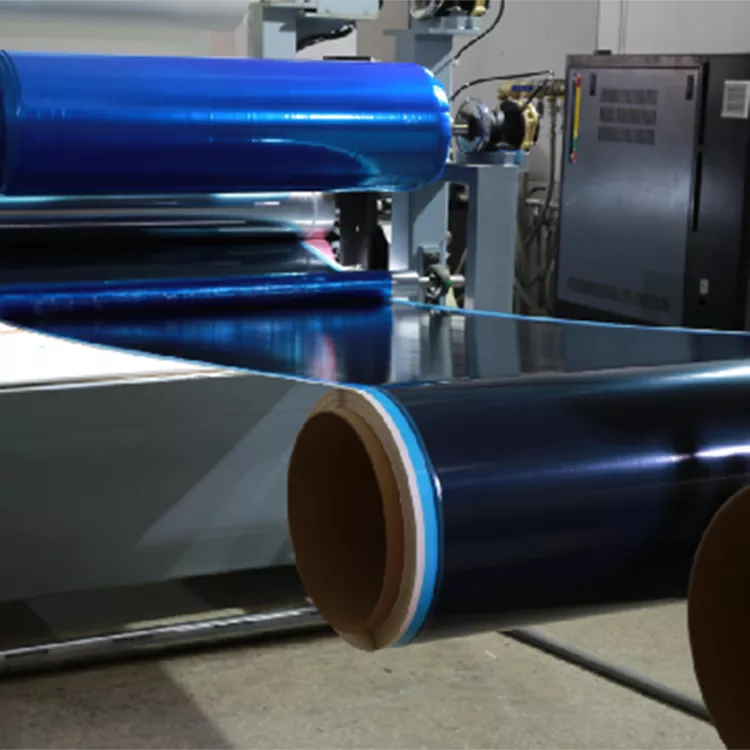

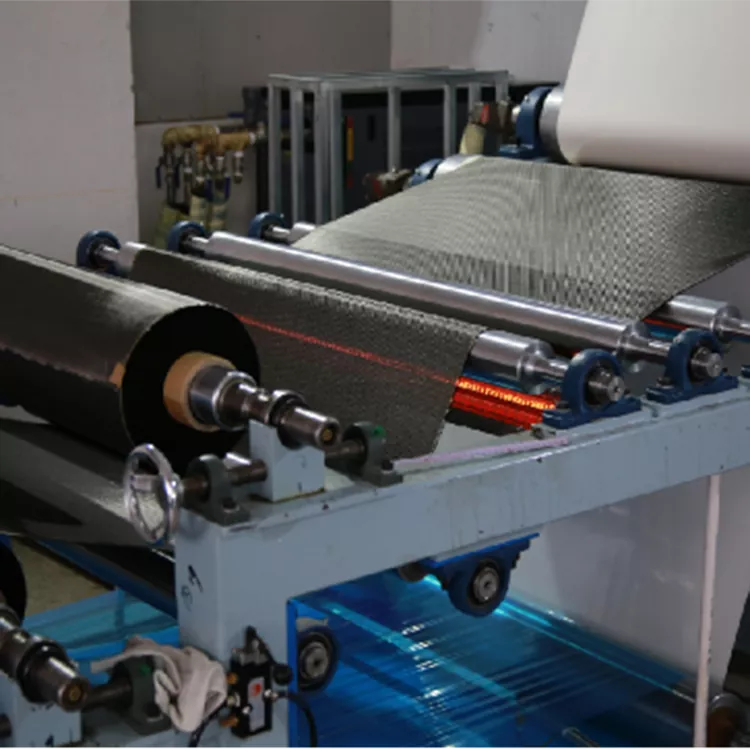

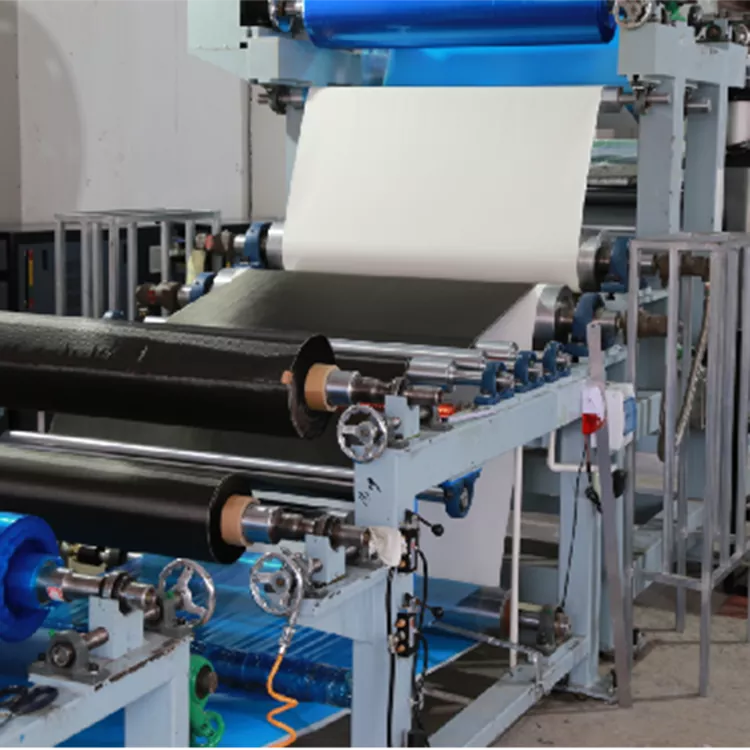

Ύφασμα Prepreg 3K UD και αμφίδρομης ίνας άνθρακα

Το 3K UD και το αμφίδρομο ύφασμα Prepreg Carbon Fiber συνδυάζει ενίσχυση από ίνες άνθρακα 3K με μήτρα προεμποτισμένης ρητίνης σε δύο διαφορετικές διατάξεις ινών. Η κατασκευή UD συγκεντρώνει τις συνεχείς ίνες κυρίως κατά μήκος μιας κατεύθυνσης, ενώ η αμφίδρομη κατασκευή παρέχει ενίσχυση σε δύο κύριες κατευθύνσεις. Η επιλογή μεταξύ τους σχετίζεται πρωτίστως με τη διαδρομή φορτίου, τη δομή laminate και τη γεωμετρία του έτοιμου σύνθετου τμήματος.

Για τους κατασκευαστές σύνθετων υλικών, αυτή η διάκριση είναι πιο σημαντική από την ονομασία 3Κ μόνο. Ένα εξάρτημα με κυρίαρχο φορτίο εφελκυσμού, κάμψης ή αξονικού φορτίου μπορεί να επωφεληθεί από ένα πολυστρωματικό υλικό που είναι κατασκευασμένο γύρω από μια καθορισμένη κατεύθυνση ίνας, ενώ ένα πλαίσιο ή κέλυφος που υποβάλλεται σε φορτία σε δύο κατευθύνσεις μπορεί να απαιτεί μια πιο ισορροπημένη διάταξη ενίσχυσης.

Κατασκευή UD και αμφίδρομης ίνας

Με την κατασκευή UD, οι συνεχείς ίνες άνθρακα συγκεντρώνονται κυρίως κατά μία κατεύθυνση. Αυτό καθιστά το υλικό κατάλληλο για εξαρτήματα όπου ο μηχανικός σχεδιασμός έχει μια σαφή κύρια διαδρομή φορτίου, όπως άξονες, δοκοί, ράβδοι και επιμήκεις δομικές τομές.

Η αμφίδρομη κατασκευή παρέχει ενίσχυση σε δύο κύριες κατευθύνσεις. Μπορεί να ληφθεί υπόψη για πάνελ, καλύμματα, περιβλήματα και άλλα εξαρτήματα όπου το laminate χρειάζεται να μεταφέρει φορτία σε δύο άξονες αντί κατά κύριο λόγο κατά μήκος μιας κατεύθυνσης.

Η διάταξη των ινών δεν καθορίζει από μόνη της την απόδοση του τελικού εξαρτήματος. Ο βαθμός ίνας, το κλάσμα όγκου ινών, το σύστημα ρητίνης, ο προσανατολισμός του πολυστρωματικού υλικού, ο αριθμός πτυχώσεων, οι συνθήκες στερεοποίησης και σκλήρυνσης συμβάλλουν στις τελικές σύνθετες ιδιότητες.

Τι σημαίνει 3K;

Η ονομασία 3K αναφέρεται σε ένα ρυάκι από ανθρακονήματα που περιέχει περίπου 3.000 μεμονωμένα νήματα. Περιγράφει το μέγεθος της δέσμης ινών και όχι έναν συγκεκριμένο βαθμό αντοχής.

Για την επιλογή υλικού, το 3K θα πρέπει επομένως να ληφθεί υπόψη μαζί με την ποιότητα ινών άνθρακα, το σύστημα ρητίνης και την κατασκευή οπλισμού. Ένα ρυμουλκούμενο 3K μπορεί να χρησιμοποιηθεί σε διαφορετικές αρχιτεκτονικές laminate και οι τελικές σύνθετες ιδιότητες εξαρτώνται από τον προσανατολισμό, τη σταθεροποίηση και τη σκλήρυνση του οπλισμού.

Αυτή η διάκριση είναι ιδιαίτερα σημαντική όταν συγκρίνουμε UD και αμφίδρομα υλικά. Η ονομασία 3K προσδιορίζει τη ρυμούλκηση ινών, ενώ η κατασκευή UD ή αμφίδρομη περιγράφει τον τρόπο με τον οποίο είναι διατεταγμένος αυτός ο οπλισμός εντός του προεμποτισμού.

Υλικές Πληροφορίες

Επιλέγοντας την κατεύθυνση της ίνας

Για το 3K UD και το αμφίδρομο ύφασμα Prepreg Carbon Fiber, το πρώτο πρακτικό ερώτημα είναι πώς αναμένεται το τελικό εξάρτημα να φέρει το φορτίο του. Η ενίσχυση θα πρέπει να είναι διατεταγμένη έτσι ώστε το laminate να παρέχει υλικό όπου το απαιτεί ο σχεδιασμός, αντί να επιλέγεται UD ή αμφίδρομη κατασκευή με βάση μόνο την εμφάνιση του υφάσματος.

Κατασκευή UD

Η ενίσχυση UD θεωρείται συνήθως για άξονες, ράβδους, δοκούς και άλλα επιμήκη μέρη με καθορισμένη κατεύθυνση πρωτεύοντος φορτίου. Πρόσθετες πτυχώσεις εκτός άξονα μπορούν να ενσωματωθούν σε ένα πολυστρωματικό υλικό όταν το εξάρτημα χρειάζεται επίσης ενίσχυση σε δευτερεύουσες κατευθύνσεις.

Αμφίδρομη Κατασκευή

Η αμφίδρομη ενίσχυση μπορεί να εξεταστεί για πάνελ, καλύμματα, περιβλήματα και άλλα μέρη όπου τα φορτία ή οι απαιτήσεις ακαμψίας εκτείνονται σε δύο κύριες κατευθύνσεις. Η πραγματική ισορροπία μεταξύ των δύο κατευθύνσεων εξαρτάται από την κατασκευή του υλικού και το πρόγραμμα laminate.

Laminate Design

Η κατασκευή προεμποτισμού θα πρέπει να αξιολογηθεί ως μέρος του πλήρους πολυστρωματικού υλικού και όχι ως απομονωμένο φύλλο. Ο προσανατολισμός των ινών, η αλληλουχία πτυχώσεων, το πάχος, η περιεκτικότητα σε ρητίνη και οι συνθήκες στερεοποίησης επηρεάζουν τον τρόπο με τον οποίο μεταφέρονται τα φορτία μέσω του έτοιμου σύνθετου υλικού.

Τυπικές Εφαρμογές

Το υλικό μπορεί να ληφθεί υπόψη για σύνθετα εξαρτήματα όπου απαιτείται κατευθυντική ενίσχυση και ελεγχόμενη περιεκτικότητα σε ρητίνη. Η κατάλληλη κατασκευή εξαρτάται από τη γεωμετρία του εξαρτήματος, την κατάσταση φόρτωσης, τη μέθοδο χύτευσης και το απαιτούμενο πάχος laminate.

Αθλητικός Εξοπλισμός

Το υλικό μπορεί να χρησιμοποιηθεί σε ελαφριές αθλητικές κατασκευές όπου η ακαμψία, η συμπεριφορά κόπωσης και η μάζα είναι σημαντικά σχεδιαστικά ζητήματα. Οι πιθανές εφαρμογές περιλαμβάνουν άξονες γκολφ, εξαρτήματα ποδηλάτου, δομές ρακέτας, κουπιά και άλλα χυτά σύνθετα μέρη.

Εξαρτήματα αυτοκινήτου

Οι εφαρμογές αυτοκινήτων μπορεί να περιλαμβάνουν ελαφριά πάνελ, ενισχυτικά στοιχεία, επιλεγμένα δομικά μέρη και εξαρτήματα προσανατολισμένα στην απόδοση. Η κατασκευή UD μπορεί να εξεταστεί όταν το εξάρτημα έχει καθορισμένη διαδρομή πρωτεύοντος φορτίου, ενώ μπορεί να χρησιμοποιηθεί αμφίδρομη ενίσχυση όπου απαιτείται στήριξη σε δύο άξονες.

Βιομηχανικά Σύνθετα Ανταλλακτικά

Οι βιομηχανικές εφαρμογές μπορούν να περιλαμβάνουν πάνελ, περιβλήματα, βραχίονες, δοκούς, ράβδους και εξαρτήματα ελαφρού εξοπλισμού. Η προτιμώμενη κατασκευή εξαρτάται από το εάν το εξάρτημα έχει κυρίαρχη κατεύθυνση φορτίου ή απαιτεί ενίσχυση σε πολλαπλές κατευθύνσεις.

Ηλεκτρονικός Εξοπλισμός

Για επιλεγμένα περιβλήματα εξοπλισμού και δομικά εξαρτήματα, οι ίνες άνθρακα μπορούν να παρέχουν χαμηλό βάρος και δομική υποστήριξη. Επειδή οι ίνες άνθρακα είναι ηλεκτρικά αγώγιμες, η ηλεκτρική απομόνωση και οι ηλεκτρομαγνητικές απαιτήσεις θα πρέπει να λαμβάνονται υπόψη ως μέρος του πλήρους σχεδιασμού συναρμολόγησης.

Επιλογή υλικού πριν από την παραγωγή

Για ένα νέο σύνθετο έργο, το υλικό θα πρέπει να προσδιορίζεται σύμφωνα με το συστατικό και τη διαδικασία κατασκευής και όχι μόνο με το όνομα του προϊόντος. Σημαντικές πληροφορίες περιλαμβάνουν την απαιτούμενη κατασκευή ινών, το σύστημα ρητίνης, το πλάτος, το πάχος, το πρόγραμμα laminate και τη μέθοδο χύτευσης.

Για εξαρτήματα UD, η κατεύθυνση της κύριας ίνας θα πρέπει να προσδιορίζεται μαζί με οποιαδήποτε απαιτούμενη ενίσχυση εκτός άξονα. Για αμφίδρομα μέρη, θα πρέπει να επιβεβαιωθεί η απαιτούμενη ισορροπία οπλισμού και ο προσανατολισμός της πτυχής. Αυτές οι λεπτομέρειες βοηθούν να καθοριστεί εάν η προδιαγραφή υλικού είναι σύμφωνη με την προβλεπόμενη διαδρομή φορτίου.

Οι απαιτήσεις σε ρητίνη θα πρέπει επίσης να επιβεβαιώνονται πριν από την παραγωγή. Δεδομένου ότι πρόκειται για προεμποτισμένο υλικό, το σύστημα ρητίνης και η περιεκτικότητα σε ρητίνη επηρεάζουν τις συνθήκες χειρισμού, αποθήκευσης, χύτευσης και σκλήρυνσης. Όταν το υλικό ενσωματώνεται σε μια υπάρχουσα διαδικασία παραγωγής, οι τρέχουσες παράμετροι επεξεργασίας του πελάτη ή οι προδιαγραφές υλικού μπορούν να χρησιμοποιηθούν ως αναφορά.

FAQ

Τι είναι το prepreg ανθρακονημάτων 3K UD;

Είναι ένα προεμποτισμό που χρησιμοποιεί ενίσχυση ανθρακονημάτων 3Κ διατεταγμένη κυρίως προς μία κατεύθυνση και συνδυασμένη με μήτρα ρητίνης πριν από τη χύτευση. Είναι κατάλληλο για σύνθετα μέρη όπου ο οπλισμός πρέπει να ακολουθεί μια καθορισμένη κατεύθυνση φορτίου.

Ποια είναι η διαφορά μεταξύ UD και αμφίδρομης ίνας άνθρακα;

Το UD τοποθετεί τις περισσότερες συνεχείς ίνες κατά μήκος μιας κύριας κατεύθυνσης. Η αμφίδρομη κατασκευή παρέχει ενίσχυση σε δύο κύριες κατευθύνσεις. Η επιλογή εξαρτάται από τις συνθήκες φορτίου, τη γεωμετρία του εξαρτήματος και τη σχεδίαση laminate του τελικού εξαρτήματος.

Το υλικό περιέχει ήδη ρητίνη;

Ναί. Αυτό είναι ένα υλικό prepreg, που σημαίνει ότι η ενίσχυση από ανθρακονήματα έχει ήδη συνδυαστεί με μια μήτρα ρητίνης. Το συγκεκριμένο σύστημα ρητίνης και η περιεκτικότητα σε ρητίνη θα πρέπει να επιβεβαιωθούν για την επιλεγμένη προδιαγραφή.

Είναι το 3Κ το ίδιο με τον βαθμό αντοχής;

Το Νο. 3K περιγράφει τον κατά προσέγγιση αριθμό νημάτων της έλξης από ανθρακονήματα. Η τελική απόδοση σύνθετου υλικού εξαρτάται επίσης από την ποιότητα ινών, το σύστημα ρητίνης, το κλάσμα όγκου ινών, τον προσανατολισμό του πολυστρωματικού υλικού και τις συνθήκες σκλήρυνσης.

Μπορεί το υλικό να προσαρμοστεί;

Ναί. Το Yuruis παρέχει παραγωγή κατά παραγγελία και μπορεί να συζητήσει το προσαρμοσμένο μέγεθος, το πλάτος και άλλες απαιτήσεις του έργου σύμφωνα με την προβλεπόμενη εφαρμογή και τη διαδικασία κατασκευής.

Ποιες βιομηχανίες χρησιμοποιούν αυτόν τον τύπο prepreg;

Οι εφαρμογές μπορούν να περιλαμβάνουν αθλητικό εξοπλισμό, εξαρτήματα αυτοκινήτου και βιομηχανικά σύνθετα εξαρτήματα. Επιλεγμένες δομές ηλεκτρονικού εξοπλισμού μπορούν επίσης να χρησιμοποιούν σύνθετα υλικά από ανθρακονήματα όταν οι απαιτήσεις υλικού και ηλεκτρισμού είναι συμβατές με την εφαρμογή.

Ποιες πληροφορίες πρέπει να παρέχω όταν ζητάω προσφορά;

Η παροχή του απαιτούμενου πλάτους, πάχους, κατασκευής ινών, απαίτησης ρητίνης, εφαρμογής, μεθόδου χύτευσης και εκτιμώμενης ποσότητας θα βοηθήσει στον προσδιορισμό της κατάλληλης προδιαγραφής. Για δομικά μέρη, ένα σχέδιο σχεδίασης ή laminate μπορεί επίσης να είναι χρήσιμο για την επιβεβαίωση του απαιτούμενου προσανατολισμού των ινών.
