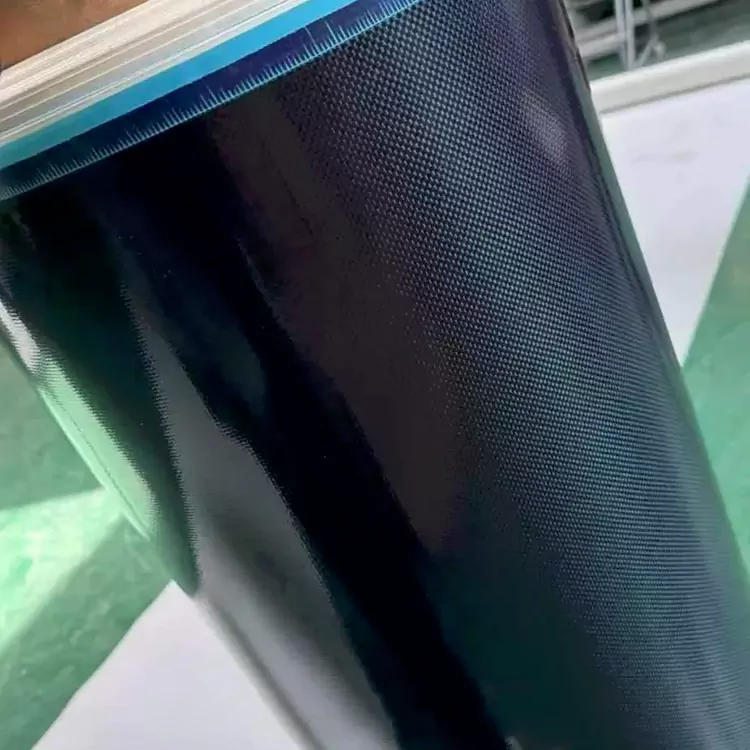

Προεμποτισμένες ίνες άνθρακα χαμηλής πυκνότητας

Το Low-Density Prepreg Carbon Fiber έχει σχεδιαστεί για σύνθετα μέρη όπου το βάρος του οπλισμού πρέπει να λαμβάνεται υπόψη μαζί με την απαιτούμενη δομική απόδοση. Το υλικό συνδυάζει την ενίσχυση από ανθρακονήματα με μια προεμποτισμένη μήτρα ρητίνης, επιτρέποντας στους κατασκευαστές να ελέγχουν τον προσανατολισμό των ινών, το πάχος του πολυστρωματικού υλικού και την περιεκτικότητα σε ρητίνη κατά τη διάρκεια της σύνθετης τοποθέτησης. Μπορεί να ληφθεί υπόψη για ελαφρύ αθλητικό εξοπλισμό, εξαρτήματα αυτοκινήτου και επιλεγμένα βιομηχανικά εξαρτήματα όπου η μείωση της μάζας των τελικών εξαρτημάτων αποτελεί μέρος της απαίτησης σχεδιασμού.

Ο όρος "Χαμηλή Πυκνότητα" θα πρέπει να λαμβάνεται υπόψη σε επίπεδο laminate και εξαρτημάτων και όχι ως αυτόνομη ένδειξη της απόδοσης του τελικού εξαρτήματος. Το έτοιμο σύνθετο περιέχει επίσης ρητίνη και το βάρος του εξαρτάται από την κατασκευή ινών, την περιεκτικότητα σε ρητίνη, το πάχος του πολυστρωματικού υλικού, τη μέθοδο χύτευσης και τη γεωμετρία των συστατικών.

Γιατί το βάρος του οπλισμού έχει σημασία στο σύνθετο σχέδιο

Όταν ένα σύνθετο εξάρτημα επανασχεδιάζεται για μικρότερο βάρος, ο οπλισμός είναι μόνο ένα μέρος του μηχανικού υπολογισμού. Ο κατασκευαστής πρέπει επίσης να εξετάσει πόσο υλικό απαιτείται για να επιτευχθεί η απαιτούμενη ακαμψία, αντοχή και σταθερότητα διαστάσεων.

Επομένως, μια χρήσιμη σύγκριση πρέπει να κοιτάξει πέρα ​​από το ίδιο το υλικό από ανθρακονήματα και να εξετάσει το τελικό πολυστρωματικό υλικό. Ο προσανατολισμός των ινών, το κλάσμα όγκου ινών, η περιεκτικότητα σε ρητίνη, η διάταξη πτυχώσεων και οι συνθήκες σκλήρυνσης μπορούν όλα να επηρεάσουν το τελικό βάρος και τη μηχανική συμπεριφορά του εξαρτήματος.

Ανάλογα με τον σχεδιασμό του laminate, τα σύνθετα υλικά από ανθρακονήματα μπορεί να παρέχουν έναν συνδυασμό:

· Χαμηλό δομικό βάρος

· Υψηλή ειδική αντοχή

· Υψηλή ειδική ακαμψία

· Αντοχή στην κόπωση

· Σταθερότητα διαστάσεων

· Χαρακτηριστικά απόσβεσης κραδασμών

· Αντοχή στη διάβρωση

Αυτά τα χαρακτηριστικά μπορεί να είναι σχετικά όταν το τελικό εξάρτημα πρέπει να παραμείνει δομικά λειτουργικό χωρίς να προσθέτει περιττή μάζα. Στην πρακτική παραγωγή, η μείωση βάρους καθορίζεται από τον πλήρη σχεδιασμό του εξαρτήματος και όχι από το όνομα του υλικού και μόνο.

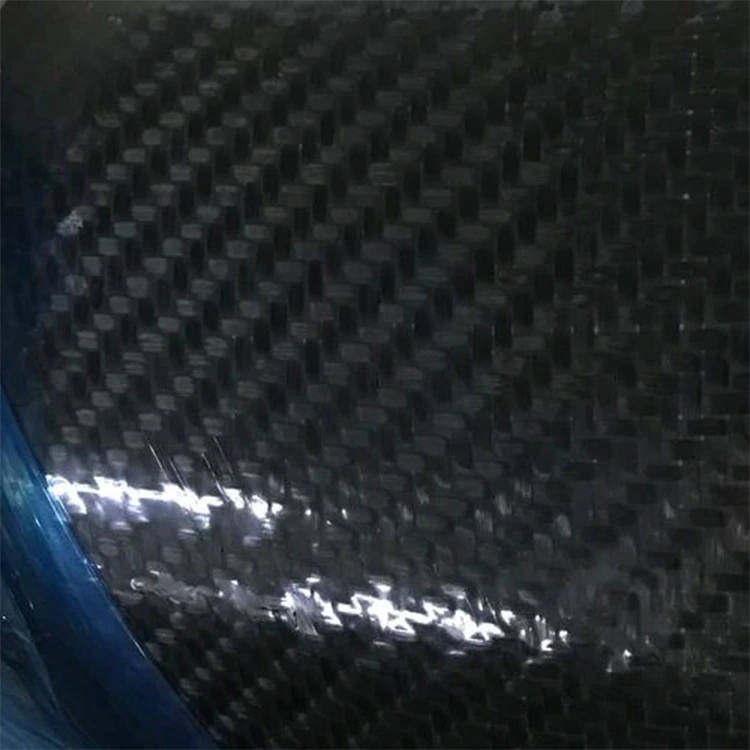

Υφασμάτινη Κατασκευή και Σχεδιασμός Laminate

Η χαμηλή πυκνότητα δεν σημαίνει ότι κάθε εξάρτημα πρέπει να χρησιμοποιεί την ίδια κατασκευή οπλισμού. Το στυλ του υφάσματος πρέπει να επιλέγεται σύμφωνα με τη γεωμετρία του εξαρτήματος, την απαιτούμενη κουρτίνα, την κατεύθυνση του φορτίου και τη διαδικασία χύτευσης.

Το παρεχόμενο υλικό μπορεί να εξεταστεί σε διαφορετικές κατασκευές, συμπεριλαμβανομένων των απλών, των δίχτυων και άλλων καθορισμένων στυλ. Αυτές οι κατασκευές επηρεάζουν τον τρόπο με τον οποίο χειρίζεται ο οπλισμός κατά τη διάρκεια της τοποθέτησης και πώς συμμορφώνεται με την επιφάνεια του εξαρτήματος.

Η απλή κατασκευή μπορεί να θεωρηθεί όπου απαιτείται μια κανονική και σταθερή κατασκευή υφάσματος. Η κατασκευή του twill μπορεί να είναι πιο κατάλληλη για μέρη με καμπύλες ή πιο σύνθετες επιφάνειες λόγω των χαρακτηριστικών του κουρτίνας. Όπου το εξάρτημα έχει μια σαφώς καθορισμένη κατεύθυνση πρωτεύοντος φορτίου, μπορεί να εξεταστεί αντ' αυτού ένας μονόδρομος οπλισμός.

Επομένως, η κατασκευή του υφάσματος πρέπει να επιλέγεται μαζί με το πρόγραμμα laminate. Ένα ελαφρύ εξάρτημα εξακολουθεί να απαιτεί επαρκή ενίσχυση στις κατευθύνσεις όπου το εξάρτημα φέρει φορτίο.

Για την ανάπτυξη OEM, ο Yuruis μπορεί να συζητήσει το απαιτούμενο στυλ υφάσματος, πλάτος, βάρος, πάχος, περιεκτικότητα σε ρητίνη και συνθήκες επεξεργασίας πριν από την παραγωγή.

Πού μπορεί να χρησιμοποιηθεί ελαφρύ Prepreg

Αθλητικός Εξοπλισμός

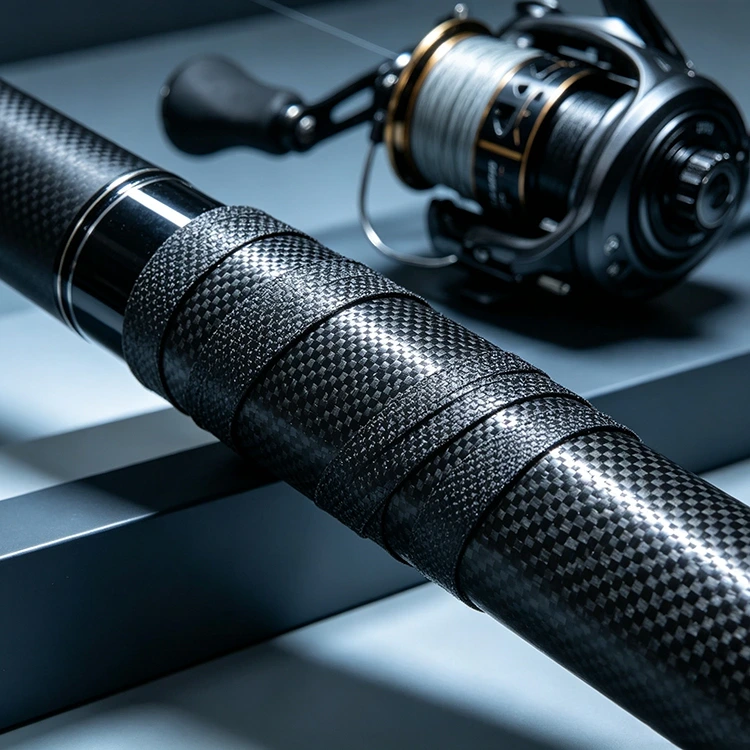

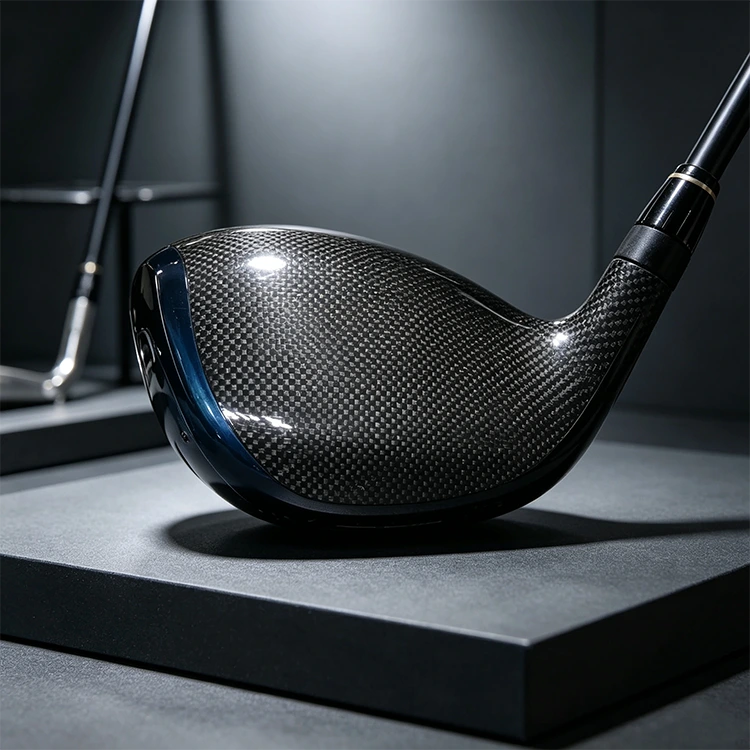

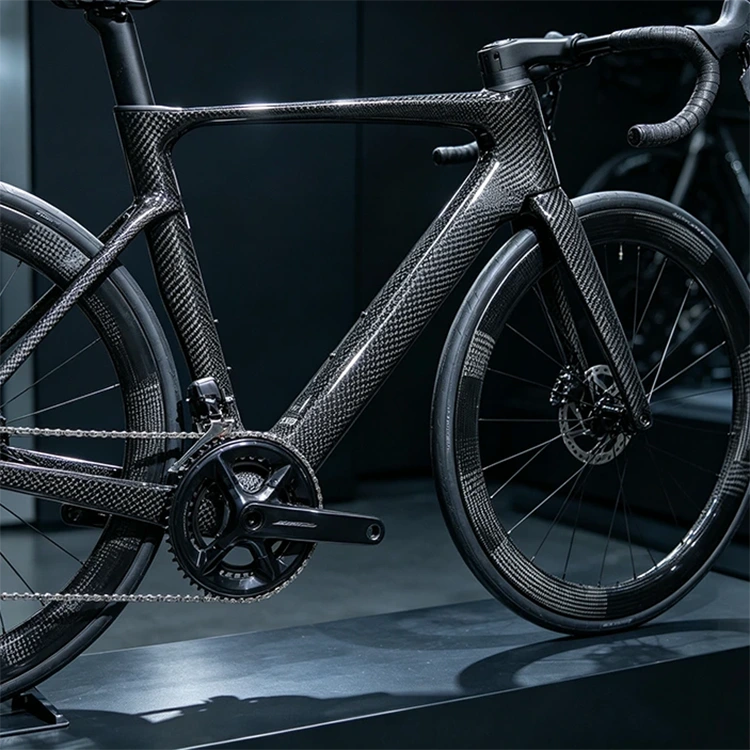

Τα αθλητικά προϊόντα έχουν συχνά αυστηρές απαιτήσεις βάρους και διαστάσεων. Το prepreg από ανθρακονήματα μπορεί να χρησιμοποιηθεί για εξαρτήματα ποδηλάτου, εξοπλισμό γκολφ, δομές ρακέτας, κουπιά και άλλα χυτευμένα σύνθετα μέρη όπου η ακαμψία, η συμπεριφορά κόπωσης και η συνολική μάζα πρέπει να ληφθούν υπόψη μαζί.

Εξαρτήματα αυτοκινήτου

Για τους κατασκευαστές αυτοκινήτων και τους προμηθευτές εξαρτημάτων, τα σύνθετα υλικά μπορούν να ληφθούν υπόψη για επιλεγμένα εξαρτήματα όπου η μείωση της μάζας των εξαρτημάτων αποτελεί μέρος του σχεδιαστικού στόχου.

Οι πιθανές εφαρμογές περιλαμβάνουν ελαφριά πάνελ, καλύμματα, εξαρτήματα ενίσχυσης και άλλα σύνθετα μέρη. Το κατάλληλο laminate εξαρτάται από το φορτίο του εξαρτήματος, τη διάταξη τοποθέτησης, την απαιτούμενη ακαμψία και τη μέθοδο παραγωγής.

Βιομηχανικός Εξοπλισμός

Οι βιομηχανικές εφαρμογές μπορεί να περιλαμβάνουν πάνελ, περιβλήματα, βραχίονες, δομικά μέλη και άλλα εξαρτήματα εξοπλισμού που πρέπει να τοποθετούνται, να μετακινούνται ή να υποστηρίζονται επανειλημμένα. Σε αυτές τις εφαρμογές, η μείωση της μάζας ενός μεμονωμένου εξαρτήματος μπορεί να επηρεάσει τις απαιτήσεις χειρισμού και εγκατάστασης καθώς και τον συνολικό σχεδιασμό του εξοπλισμού.

Ηλεκτρονικά & Εξοπλισμός Περιβλήματα

Επιλεγμένες δομές και περιβλήματα εξοπλισμού μπορεί να χρησιμοποιούν σύνθετα υλικά από ανθρακονήματα όπου απαιτείται χαμηλό βάρος και σταθερότητα διαστάσεων. Επειδή οι ίνες άνθρακα είναι ηλεκτρικά αγώγιμες, οι απαιτήσεις ηλεκτρικής απομόνωσης, γείωσης και ηλεκτρομαγνητικής θα πρέπει να αξιολογούνται ως μέρος του πλήρους σχεδιασμού του προϊόντος.

Πληροφορίες Υλικού & Προμηθειών

Σχεδιασμένο γύρω από το τελικό στοιχείο

Το Prepreg Carbon Fiber χαμηλής πυκνότητας αποκτά μεγαλύτερη σημασία όταν ο κατασκευαστής έχει εντοπίσει πού πρέπει να ελέγχεται το βάρος του εξαρτήματος. Το υλικό δεν πρέπει να επιλέγεται μόνο συγκρίνοντας το ονομαστικό βάρος διαφορετικών υφασμάτων ενίσχυσης.

Για παράδειγμα, κατά την αντικατάσταση ενός μεταλλικού βραχίονα με σύνθετο σχέδιο, η ομάδα μηχανικών πρέπει να λάβει υπόψη το εφαρμοζόμενο φορτίο, τα σημεία στερέωσης, το πάχος του πολυστρωματικού υλικού, τον προσανατολισμό των ινών, την απαιτούμενη ακαμψία και τη μέθοδο σύνδεσης. Αυτοί οι παράγοντες καθορίζουν πόση ενίσχυση απαιτείται πραγματικά στο έτοιμο μέρος.

Η ίδια αρχή ισχύει για πάνελ, καλύμματα, περιβλήματα και άλλες ελαφριές κατασκευές. Ένα χαμηλότερο βάρος υλικού δεν παράγει αυτόματα ένα ελαφρύτερο ή δομικά ισοδύναμο εξάρτημα εάν απαιτούνται πρόσθετες πτυχώσεις ή πάχος.

Το Yuruis υποστηρίζει την παραγωγή κατά παραγγελία και τις απαιτήσεις OEM, επιτρέποντας τη συζήτηση των προδιαγραφών του υλικού σύμφωνα με το σχεδιασμό και τη διαδικασία κατασκευής εξαρτημάτων του πελάτη.

Προεμποτισμός Αποθήκευση και Επεξεργασία

Επειδή το υλικό περιέχει μια μήτρα ρητίνης πριν από τη σκλήρυνση, το prepreg απαιτεί διαφορετικές πρακτικές αποθήκευσης και χειρισμού από το ξηρό ύφασμα από ίνες άνθρακα.

Η θερμοκρασία αποθήκευσης, ο επιτρεπόμενος χρόνος εκτός αποθήκευσης και η διάρκεια ζωής εξαρτώνται από το επιλεγμένο σύστημα ρητίνης. Το υλικό θα πρέπει να φυλάσσεται κάτω από τις συνιστώμενες συνθήκες αποθήκευσης και να αντιμετωπίζεται σύμφωνα με τις τεχνικές οδηγίες που παρέχονται με τη συγκεκριμένη κατηγορία.

Για τη διαχείριση της παραγωγής, η εναλλαγή αποθέματος πρώτης εισόδου, πρώτης εξόδου είναι ένας πρακτικός τρόπος περιορισμού του περιττού χρόνου αποθήκευσης.

Πριν υποβάλουν μια παραγγελία παραγωγής, οι πελάτες που αναπτύσσουν μια νέα εφαρμογή θα πρέπει επίσης να επιβεβαιώσουν τον απαιτούμενο κύκλο σκλήρυνσης, τη θερμοκρασία επεξεργασίας και το παράθυρο επεξεργασίας για το επιλεγμένο σύστημα προεμποτισμού.

FAQ

Τι κάνει το Low-Density Prepreg Carbon Fiber διαφορετικό από το συνηθισμένο ύφασμα από ανθρακονήματα;

Το συνηθισμένο ύφασμα από ανθρακονήματα παρέχεται γενικά ως ξηρή ενίσχυση. Αυτό το προϊόν διατίθεται σε μορφή prepreg, με τις ίνες άνθρακα να έχουν ήδη συνδυαστεί με μια μήτρα ρητίνης. Η εφαρμογή του επικεντρώνεται στην ελαφριά κατασκευή σύνθετων υλικών, ενώ το τελικό βάρος και οι ιδιότητες εξαρτώνται από τον πλήρη σχεδιασμό laminate.

Πώς επηρεάζει η χαμηλή πυκνότητα το βάρος ενός σύνθετου εξαρτήματος;

Τα σύνθετα υλικά από ανθρακονήματα έχουν σχετικά χαμηλή πυκνότητα σε σύγκριση με πολλά συμβατικά δομικά μέταλλα. Ωστόσο, το βάρος του τελικού εξαρτήματος εξαρτάται από το απαιτούμενο πάχος πολυστρωματικού υλικού, τον όγκο ινών, την περιεκτικότητα σε ρητίνη, τη γεωμετρία και τη μέθοδο επεξεργασίας. Επομένως, ο οπλισμός χαμηλής πυκνότητας θα πρέπει να αξιολογηθεί ως μέρος του πλήρους σχεδιασμού του εξαρτήματος.

Ποια στυλ υφάσματος είναι διαθέσιμα;

Οι παρεχόμενες πληροφορίες περιλαμβάνουν επιλογές κατασκευής Plain, Twill και Άλλες. Το κατάλληλο στυλ εξαρτάται από την απαιτούμενη κουρτίνα, τα χαρακτηριστικά της επιφάνειας, τον σχεδιασμό laminate και τη διαδικασία κατασκευής.

Μπορούν να προσαρμοστούν το πλάτος, το πάχος και το μέγεθος;

Ναί. Η Yuruis παρέχει παραγωγή κατά παραγγελία και μπορεί να συζητήσει τις προσαρμοσμένες διαστάσεις και τις απαιτήσεις OEM. Οι τελικές προδιαγραφές θα πρέπει να επιβεβαιωθούν σύμφωνα με τον εξοπλισμό παραγωγής και τον σχεδιασμό εξαρτημάτων του πελάτη.

Ποια συστήματα ρητίνης μπορούν να χρησιμοποιηθούν;

Το διαθέσιμο σύστημα ρητίνης θα πρέπει να επιβεβαιωθεί για τη συγκεκριμένη ποιότητα προεμποτισμού. Εποξειδικά και άλλα συστήματα ρητίνης μπορούν να ληφθούν υπόψη ανάλογα με την εφαρμογή, τις συνθήκες σκλήρυνσης και τις απαιτούμενες τελικές ιδιότητες.

Ποιες βιομηχανίες χρησιμοποιούν συνήθως σύνθετα υλικά από ανθρακονήματα χαμηλής πυκνότητας;

Το υλικό είναι σχετικό με αθλητικό εξοπλισμό, εξαρτήματα αυτοκινήτων και βιομηχανική κατασκευή σύνθετων υλικών. Επιλεγμένες δομές ηλεκτρονικών και εξοπλισμού μπορεί επίσης να είναι κατάλληλες όταν οι ηλεκτρικές, θερμικές και δομικές απαιτήσεις τους είναι συμβατές με το σύστημα υλικών.

Μπορεί αυτό το υλικό να αντικαταστήσει άμεσα ένα μεταλλικό εξάρτημα;

Όχι απαραίτητα. Τα σύνθετα υλικά από ανθρακονήματα και ο χάλυβας έχουν διαφορετική πυκνότητα, ακαμψία, αντοχή, συμπεριφορά αστοχίας και χαρακτηριστικά σύνδεσης. Μια αντικατάσταση απαιτεί κανονικά την αναθεώρηση της γεωμετρίας του εξαρτήματος, των συνθηκών φορτίου, της κατασκευής laminate και της μεθόδου σύνδεσης αντί να αντικατασταθεί απευθείας ένα υλικό με άλλο.
