Ύφασμα από ανθρακόνημα απλής ύφανσης

Το ύφασμα από ανθρακόνημα απλής ύφανσης χρησιμοποιεί μια απλή σύμπλεξη νημάτων στημονιού και υφαδιού για να σχηματίσει μια κανονική υφασμένη δομή. Τα επαναλαμβανόμενα σημεία διέλευσης δίνουν στο ύφασμα μια σταθερή επιφάνεια που είναι σχετικά εύκολο να αναγνωριστεί, να κοπεί και να τοποθετηθεί κατά τη διάρκεια της σύνθετης τοποθέτησης. Οι κατευθύνσεις του στημονιού και του υφαδιού είναι επίσης οπτικά σαφείς, γεγονός που βοηθά τις ομάδες παραγωγής να διατηρήσουν τον επιδιωκόμενο προσανατολισμό κατά την προετοιμασία πολλαπλών στρώσεων.

Για την κατασκευή σύνθετων υλικών, αυτή η κανονική δομή είναι χρήσιμη όταν το υλικό πρέπει να χειρίζεται με συνέπεια από το ένα μέρος στο άλλο. Το βάρος του υφάσματος, η ποιότητα ανθρακονημάτων, ο αριθμός νημάτων, το πλάτος και η συμβατότητα με ρητίνη πρέπει ακόμα να καθοριστούν ξεχωριστά, επειδή το σχέδιο ύφανσης από μόνο του δεν καθορίζει τις μηχανικές ιδιότητες του τελικού πολυστρωματικού υλικού.

Πώς η απλή ύφανση επηρεάζει τον χειρισμό του υφάσματος

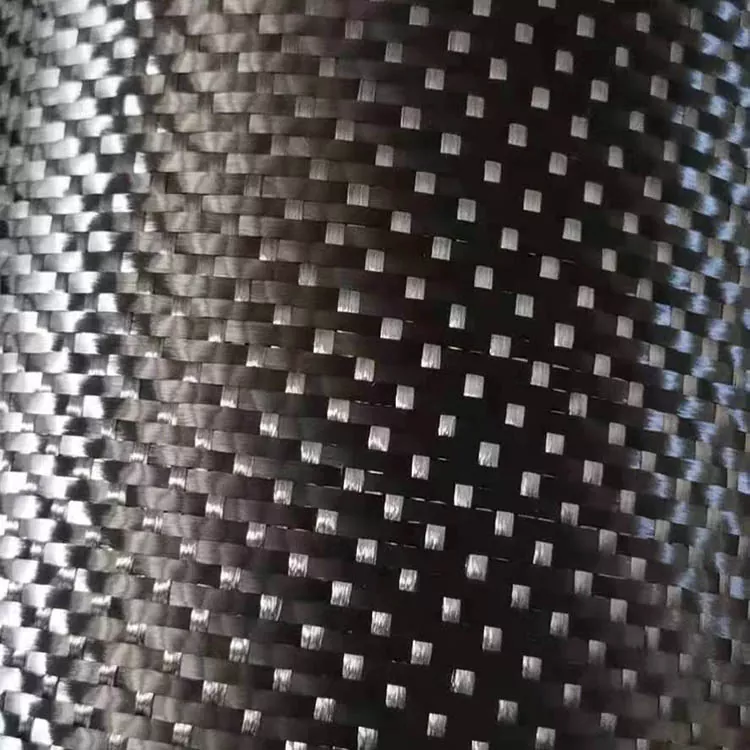

Σε μια απλή ύφανση, κάθε νήμα στημονιού περνά πάνω και κάτω από διαδοχικά νήματα υφαδιού. Αυτό δημιουργεί μια σχετικά σταθερή δομή υφάσματος με κανονική εμφάνιση σαν πλέγμα.

Κατά την κοπή και το στρώσιμο, οι καθαρές κατευθύνσεις στημονιού και υφαδιού διευκολύνουν τον έλεγχο εάν έχει τοποθετηθεί ένα φύλλο σύμφωνα με το σχέδιο laminate. Αυτό είναι ιδιαίτερα χρήσιμο όταν κόβονται πολλά στρώματα από το ίδιο ρολό και κάθε στρώμα πρέπει να διατηρεί έναν σταθερό προσανατολισμό.

Η ίδια κατασκευή έχει και περιορισμούς. Επειδή τα νήματα συμπλέκονται συχνά, το ύφασμα δεν συμπεριφέρεται σαν μια χαλαρή ή πολύ ελαστική ενίσχυση. Σε σφιχτές ακτίνες, βαθιά περιγράμματα ή πολύπλοκα τρισδιάστατα καλούπια, το πραγματικό υλικό θα πρέπει να αξιολογηθεί σε σχέση με τη γεωμετρία του εξαρτήματος πριν από την παραγωγή.

Για το λόγο αυτό, η επιλογή υφάσματος θα πρέπει να λαμβάνει υπόψη τόσο την απαίτηση ενίσχυσης όσο και τον τρόπο με τον οποίο το υλικό θα κοπεί, θα τοποθετηθεί και θα σχηματιστεί κατά την κατασκευή.

Δομή Ύφανσης και Σχέδιο Laminate

Ένα υφαντό ύφασμα από ανθρακονήματα παρέχει ενίσχυση τόσο στην κατεύθυνση του στημονιού όσο και του υφαδιού. Αυτό διαφέρει από τον μονόδρομο οπλισμό, όπου οι περισσότερες συνεχείς ίνες συγκεντρώνονται κατά μήκος μιας κύριας κατεύθυνσης.

Για ένα πολυστρωματικό σύνθετο υλικό, το υφαντό ύφασμα μπορεί επομένως να παρέχει μια ισορροπημένη διάταξη ενίσχυσης μέσα σε ένα μεμονωμένο φύλλο. Ωστόσο, ο τελικός προσανατολισμός των ινών του εξαρτήματος εξακολουθεί να καθορίζεται από το πλήρες πρόγραμμα laminate, συμπεριλαμβανομένης της κατεύθυνσης πτυχής, του αριθμού των στρωμάτων, του βάρους του υφάσματος και της γεωμετρίας του εξαρτήματος.

Η ύφανση δεν πρέπει να αντιμετωπίζεται ως άμεση ένδειξη αντοχής. Δύο υφάσματα με την ίδια ύφανση μπορούν να παράγουν διαφορετικές σύνθετες ιδιότητες όταν οι ποιότητες ανθρακονημάτων, τα επιφανειακά βάρη, τα συστήματα ρητίνης ή τα κλάσματα όγκου ινών τους είναι διαφορετικά.

Επιλέγοντας το ύφασμα για διαφορετικές γεωμετρίες

Η καταλληλότητα ενός υφαντού οπλισμού εξαρτάται εν μέρει από το σχήμα του τελικού εξαρτήματος. Τα επίπεδα πάνελ και τα εξαρτήματα με απαλές καμπύλες είναι γενικά πιο εύκολο να καλυφθούν επειδή το ύφασμα δεν χρειάζεται να δέχεται μεγάλες αλλαγές στην κατεύθυνση της επιφάνειας.

Τα πιο σύνθετα καλούπια απαιτούν μεγαλύτερη προσοχή στο drape. Όταν το ύφασμα πιέζεται γύρω από μια σφιχτή ακτίνα, το στημόνι και το υφάδι μπορούν να μετατοπιστούν το ένα σε σχέση με το άλλο, δημιουργώντας τοπικές παραμορφώσεις ή ρυτίδες. Αυτά τα αποτελέσματα μπορούν να επηρεάσουν τόσο την εμφάνιση της επιφάνειας όσο και τη συνοχή του πολυστρωματικού υλικού.

Για ένα νέο εξάρτημα, μια μικρή δοκιμή διαμόρφωσης μπορεί να σας βοηθήσει να προσδιορίσετε εάν το επιλεγμένο βάρος και η κατασκευή του υφάσματος μπορούν να ακολουθήσουν το καλούπι χωρίς υπερβολική παραμόρφωση. Το σχέδιο κοπής, ο προσανατολισμός της πτυχής και η σειρά στρώσεων θα πρέπει να λαμβάνονται υπόψη από κοινού αντί να αξιολογείται το ύφασμα ξεχωριστά από τη διαδικασία κατασκευής.

Επίπεδα και απαλά κυρτά μέρη

Η κανονική υφαντή κατασκευή είναι συχνά πιο εύκολη στην τοποθέτηση σε επίπεδα πάνελ, καλύμματα, πλάκες και εξαρτήματα με μέτρια καμπυλότητα. Το ορατό σχέδιο πλέγματος καθιστά επίσης σχετικά εύκολο τον έλεγχο του προσανατολισμού των παρακείμενων πτυχών κατά τη διάρκεια της τοποθέτησης.

Σύνθετα χυτά σχήματα

Για βαθύτερα περιγράμματα ή πιο σφιχτές ακτίνες, η συμπεριφορά του ντυσίματος και της διάτμησης γίνονται πιο σημαντικά. Το ύφασμα θα πρέπει να δοκιμαστεί στο πραγματικό ή αντιπροσωπευτικό καλούπι, ιδιαίτερα όταν η τελική επιφάνεια θα παραμείνει ορατή.

Τι μπορεί να προσφέρει ο Yuruis

Η προδιαγραφή υφάσματος μπορεί να οριστεί γύρω από τις απαιτήσεις της διαδικασίας κατασκευής σύνθετων υλικών. Τα τυπικά στοιχεία προς επιβεβαίωση περιλαμβάνουν:

· Κατασκευή απλής ύφανσης

· Κατηγορία ινών άνθρακα

· Πραγματικό βάρος / GSM

· Πλάτος υφάσματος

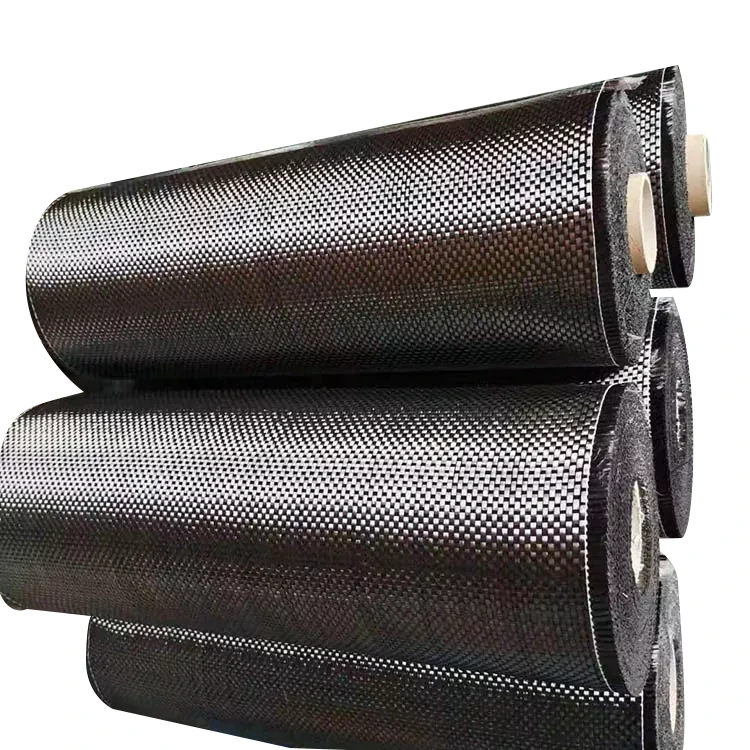

· Μήκος ρολού

· Πάχος

· Απαιτήσεις επιφάνειας

· Συμβατότητα ρητίνης

· Προβλεπόμενη διαδικασία χύτευσης

Όταν το υλικό αντικαθίσταται ή ταιριάζει με μια υπάρχουσα προδιαγραφή παραγωγής, η παροχή του τρέχοντος φύλλου δεδομένων υφάσματος, δείγματος ή γνωστού GSM μπορεί να βοηθήσει στον ακριβέστερο προσδιορισμό της απαιτούμενης κατασκευής.

Τυπική προδιαγραφή απλής ύφανσης

Από την κοπή στην πλαστικοποίηση

Πριν εισαχθεί η ρητίνη, το ύφασμα κανονικά διέρχεται από διάφορα στάδια προετοιμασίας. Οι απαιτούμενες διαστάσεις επισημαίνονται και κόβονται, στη συνέχεια κάθε φύλλο τοποθετείται σύμφωνα με το σχέδιο laminate.

Για εξαρτήματα πολλαπλών στρωμάτων, η ομάδα παραγωγής μπορεί να χρειαστεί να αλλάξει τον προσανατολισμό των διαδοχικών πτυχών για να επιτευχθεί η απαιτούμενη διάταξη ενίσχυσης. Επειδή οι κατευθύνσεις του στημονιού και του υφαδιού είναι εύκολο να διακριθούν σε ένα απλό υφαντό ύφασμα, ο προσανατολισμός μπορεί να ελεγχθεί κατά το στρώσιμο χωρίς να βασίζεται μόνο σε σημάδια κοπής.

Κατά τον χειρισμό, θα πρέπει να αποφεύγεται το περιττό τέντωμα. Η υπερβολική τάση ή η επαναλαμβανόμενη κίνηση μπορεί να αλλάξει την τοπική διάταξη του νήματος, η οποία μπορεί να γίνει ορατή μετά το χύτευση. Ο απαιτούμενος χειρισμός εξαρτάται επίσης από το βάρος του υφάσματος, τη στεγανότητα της ύφανσης και τη γεωμετρία του εξαρτήματος.

Εφαρμογές στη Σύνθετη Κατασκευή

Το ύφασμα από ανθρακόνημα απλής ύφανσης μπορεί να χρησιμοποιηθεί σε χυτευμένα σύνθετα εξαρτήματα όπου μια κανονική υφασμένη ενίσχυση είναι συμβατή με τη διαδικασία σχεδιασμού και κατασκευής εξαρτημάτων.

Σε εφαρμογές αυτοκινήτων, μπορεί να χρησιμοποιηθεί για εσωτερική επένδυση, πάνελ, καλύμματα και επιλεγμένα δομικά ή ημιδομικά σύνθετα μέρη. Η απαιτούμενη κατασκευή υφάσματος εξαρτάται από τη γεωμετρία του εξαρτήματος και τις προδιαγραφές laminate.

Για ποδήλατα και αθλητικό εξοπλισμό, η υφασμένη ενίσχυση από ανθρακονήματα μπορεί να ενσωματωθεί σε χυτευμένα ελάσματα όπου ο απαιτούμενος προσανατολισμός και το πάχος των ινών καθορίζονται από τη σχεδίαση του εξαρτήματος.

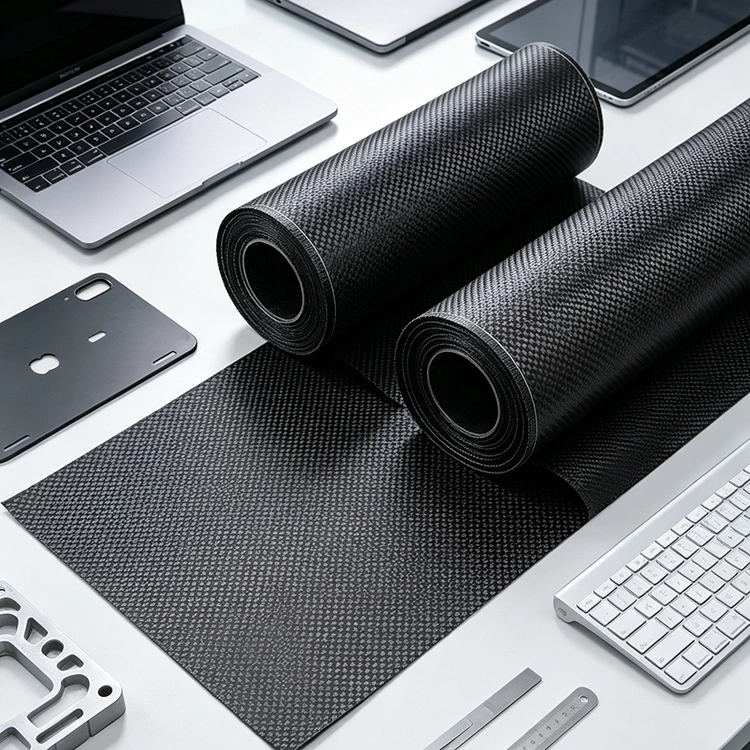

Σε ηλεκτρονικά και βιομηχανικό εξοπλισμό, το ύφασμα από ανθρακονήματα μπορεί να χρησιμοποιηθεί σε περιβλήματα, πάνελ και άλλες σύνθετες κατασκευές. Επειδή οι ίνες άνθρακα είναι ηλεκτρικά αγώγιμες, θα πρέπει να λαμβάνονται υπόψη οι απαιτήσεις ηλεκτρικής μόνωσης, γείωσης και ηλεκτρομαγνητικής χρήσης όταν το υλικό χρησιμοποιείται κοντά σε ηλεκτρονικά συγκροτήματα.

Η κατάλληλη προδιαγραφή υφάσματος θα πρέπει επομένως να καθορίζεται από το τελειωμένο εξάρτημα και όχι από το σχέδιο ύφανσης μόνο.

Επιφανειακή Εμφάνιση και Επεξεργασία

Όταν η υφασμένη ίνα άνθρακα παραμένει ορατή μετά τη χύτευση, η τελική εμφάνιση εξαρτάται από περισσότερα από το σχέδιο του στεγνού υφάσματος. Η κατανομή της ρητίνης, η ευθυγράμμιση των ινών, η ενοποίηση, η κατάσταση της επιφάνειας του καλουπιού και η επεξεργασία φινιρίσματος μπορούν όλα να επηρεάσουν την εμφάνιση του σκληρυμένου τμήματος.

Για ορατές επιφάνειες, το ύφασμα θα πρέπει να τοποθετείται με συνέπεια και να προστατεύεται από περιττές μετατοπίσεις κατά τη διάρκεια του στρώματος. Τα παρακείμενα κομμάτια μπορεί επίσης να χρειαστεί να ευθυγραμμιστούν έτσι ώστε το υφαντό σχέδιο να μην αλλάζει αισθητά από το ένα τμήμα του εξαρτήματος στο άλλο.

Εάν το εξάρτημα λάβει διαφανή επίστρωση ή άλλη επεξεργασία επιφάνειας, το σύστημα επίστρωσης θα πρέπει να είναι συμβατό με το σκληρυμένο σύνθετο και το επιδιωκόμενο περιβάλλον σέρβις. Μια ομοιόμορφη εμφάνιση σε ξηρό ύφασμα δεν εγγυάται από μόνη της την ίδια εμφάνιση μετά τη χύτευση.

FAQ

Τι είναι το ύφασμα από ανθρακονήματα απλής ύφανσης;

Είναι μια υφασμένη ενίσχυση από ανθρακονήματα στην οποία τα νήματα στημονιού και υφαδιού περνούν επανειλημμένα το ένα πάνω και κάτω από το άλλο. Αυτό δημιουργεί μια κανονική δομή υφάσματος με σαφώς αναγνωρίσιμες κατευθύνσεις ινών.

Πώς φαίνεται το ανθρακόνημα απλής ύφανσης;

Το στημόνι και το υφάδι σχηματίζουν ένα επαναλαμβανόμενο σχέδιο πάνω-κάτω που παράγει μια κανονική εμφάνιση σαν πλέγμα. Διαφέρει οπτικά από το ύφασμα twill, το οποίο έχει ένα χαρακτηριστικό διαγώνιο σχέδιο.

Είναι η απλή ύφανση κατάλληλη για ορατά μέρη από ανθρακονήματα;

Ναί. Η κανονική ύφανση μπορεί να αποτελεί μέρος της ορατής επιφάνειας ενός σύνθετου στοιχείου. Η τελική εμφάνιση εξαρτάται επίσης από την κατανομή της ρητίνης, τη σταθεροποίηση, την κατάσταση του καλουπιού και το φινίρισμα της επιφάνειας.

Μπορεί η απλή ύφανση να χρησιμοποιηθεί σε κυρτά καλούπια;

Ναι, αλλά η καταλληλότητα εξαρτάται από την καμπυλότητα, την ακτίνα και την τρισδιάστατη γεωμετρία του καλουπιού. Για πολύπλοκα σχήματα, μια δοκιμή σχηματισμού μπορεί να βοηθήσει στον εντοπισμό πιθανών τσαλακώσεων, παραμόρφωσης του νήματος ή δυσκολίας κατά τη διάρκεια του στρώματος.

Η απλή ύφανση καθορίζει την αντοχή του σύνθετου;

Όχι. Οι ιδιότητες των τελικών σύνθετων υλικών εξαρτώνται από τον βαθμό ανθρακονημάτων, το βάρος του υφάσματος, το σύστημα ρητίνης, το κλάσμα όγκου ινών, τον προσανατολισμό του φύλλου, το πάχος του πολυστρωματικού υλικού και τις συνθήκες σκλήρυνσης ή χύτευσης. Η ύφανση είναι μόνο ένα μέρος των προδιαγραφών υλικού.

Μπορούν να προσαρμοστούν το βάρος και το πλάτος του υφάσματος;

Ναί. Το βάρος, το πλάτος, το μήκος ρολού και άλλες προδιαγραφές μπορούν να οριστούν σύμφωνα με την απαίτηση παραγωγής. Ο απαιτούμενος βαθμός ανθρακονημάτων και η προβλεπόμενη διαδικασία χύτευσης θα πρέπει επίσης να παρέχονται όταν ζητάτε μια προσφορά.

Ποιες πληροφορίες πρέπει να παρέχονται για μια προσφορά;

Οι χρήσιμες πληροφορίες περιλαμβάνουν το απαιτούμενο GSM, ποιότητα ινών άνθρακα, κατασκευή ύφανσης, πλάτος, μήκος ρολού, ποσότητα, εφαρμογή και διαδικασία χύτευσης. Μια υπάρχουσα προδιαγραφή υφάσματος ή δείγμα μπορεί επίσης να βοηθήσει όταν το υλικό πρέπει να ταιριάζει με μια καθιερωμένη διαδικασία παραγωγής.

Μπορεί να αξιολογηθεί ένα δείγμα πριν από τη μαζική παραγωγή;

Η αξιολόγηση δειγμάτων μπορεί να διευθετηθεί όταν το ύφασμα πρέπει να ελεγχθεί για κουρτίνα, συμβατότητα ρητίνης, εμφάνιση επιφάνειας ή συμπεριφορά επεξεργασίας με μια συγκεκριμένη διαδικασία κατασκευής σύνθετου υλικού.

Είναι η απλή ύφανση ισχυρότερη από την ύφανση του twill;

Καμία ύφανση δεν πρέπει να θεωρείται εγγενώς ισχυρότερη με βάση το σχέδιο ύφανσης και μόνο. Οι μηχανικές ιδιότητες του τελικού laminate επηρεάζονται από τον τύπο της ίνας, το βάρος του υφάσματος, το σύστημα ρητίνης, τον προσανατολισμό της ίνας, την κατασκευή και τις συνθήκες επεξεργασίας του laminate.
