Twill Weave Ύφασμα από ανθρακονήματα

Το Twill Weave Carbon Fiber Fabric είναι μια υφασμένη ενίσχυση στην οποία τα νήματα στημονιού και υφαδιού συμπλέκονται για να σχηματίσουν ένα διαγώνιο σχέδιο επιφάνειας. Σε σύγκριση με την απλή ύφανση, η δομή της σύμπλεξης επιτρέπει μεγαλύτερη κίνηση μεταξύ των νημάτων, κάτι που μπορεί να βοηθήσει το ύφασμα να ακολουθεί μέτριες καμπύλες κατά το στρώσιμο. Το ίδιο διαγώνιο σχέδιο διατηρείται επίσης συνήθως σε καλουπωμένα μέρη όπου η επιφάνεια από ανθρακονήματα παραμένει ορατή.

Η ύφανση είναι μόνο ένα μέρος των προδιαγραφών υλικού. Η ποιότητα ινών άνθρακα, το εμβαδόν βάρος, το σύστημα ρητίνης και η κατασκευή laminate καθορίζουν τον τρόπο με τον οποίο το ύφασμα συνεισφέρει στο τελικό σύνθετο, ενώ η γεωμετρία του καλουπιού και η διαδικασία διαμόρφωσης επηρεάζουν τον τρόπο χειρισμού του κατά την παραγωγή.

Τι αλλάζει η δομή του Twill

Σε μια κατασκευή twill, τα σημεία σύμπλεξης κινούνται προοδευτικά κατά μήκος του υφάσματος αντί να σχηματίζουν το επαναλαμβανόμενο μοτίβο απλής ύφανσης ένα πάνω, ένα κάτω. Αυτό δίνει στα νήματα μεγαλύτερη ελευθερία να μετατοπίζονται το ένα σε σχέση με το άλλο όταν το ύφασμα τοποθετείται πάνω από μια καμπύλη επιφάνεια.

Η διαφορά γίνεται πιο αισθητή σε μέρη με μεταβαλλόμενα περιγράμματα. Ένα ύφασμα που μπορεί να φιλοξενήσει κάποια κίνηση στο επίπεδο μπορεί να είναι ευκολότερο να τοποθετηθεί γύρω από μια μέτρια καμπύλη από μια πιο σφιχτά πλεγμένη κατασκευή. Ωστόσο, αυτό δεν σημαίνει ότι κάθε ύφασμα από twill θα ντύνεται με τον ίδιο τρόπο. Το μέγεθος του νήματος, το βάρος του υφάσματος, η στεγανότητα της ύφανσης και η γεωμετρία της επιφάνειας επηρεάζουν το αποτέλεσμα.

Για σφιχτές ακτίνες ή βαθιά τρισδιάστατα σχήματα, μια δοκιμή μορφοποίησης είναι χρήσιμη, επειδή η τοπική ρυτίδωση ή η παραμόρφωση του νήματος μπορεί να εκτιμηθεί με ακρίβεια μόνο σε σχέση με την πραγματική γεωμετρία.

Διαγώνια ύφανση για ορατές επιφάνειες

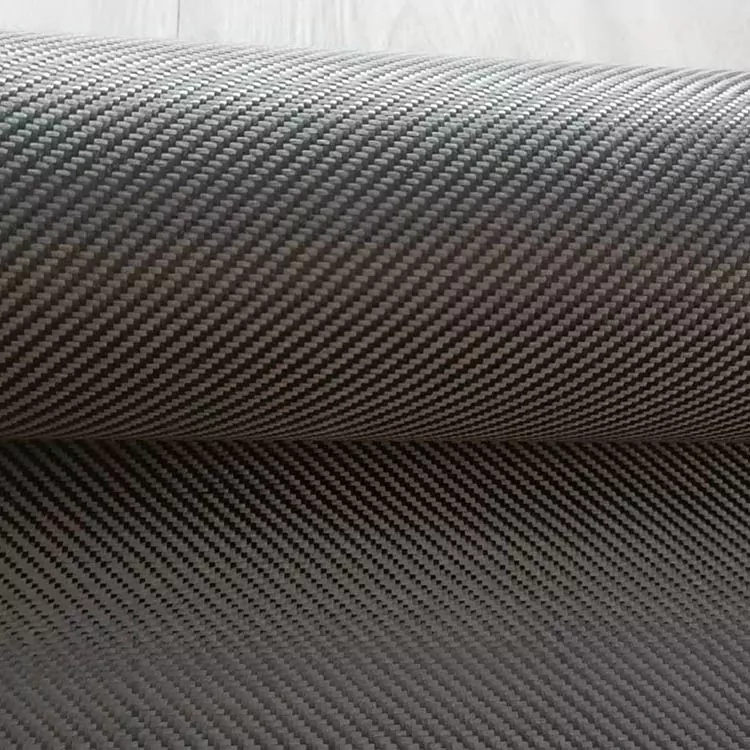

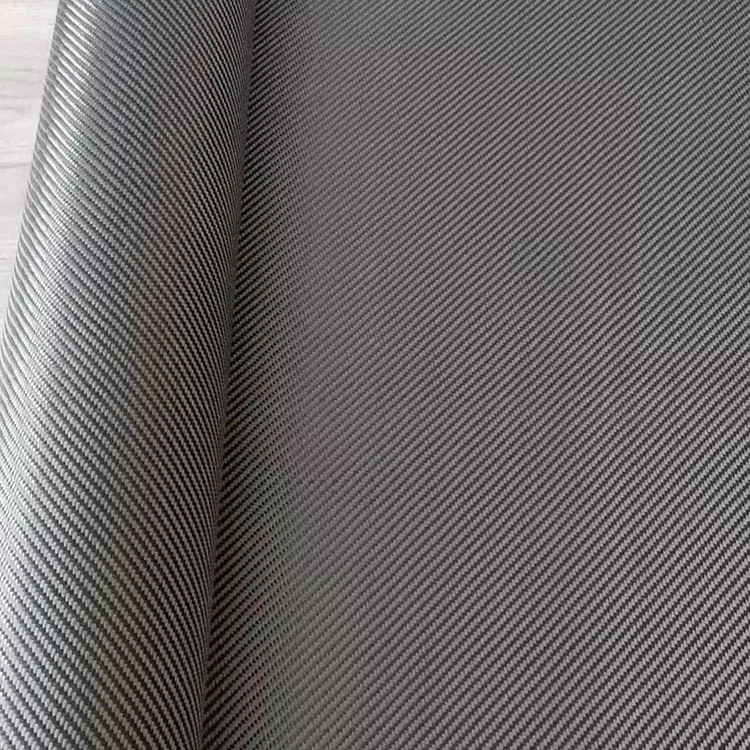

Το διαγώνιο σχέδιο είναι ένα από τα πιο αναγνωρίσιμα χαρακτηριστικά του υφάσματος από ανθρακονήματα twill. Όταν το σκληρυμένο laminate τελειώσει με μια διαφανή επίστρωση, η ύφανση μπορεί να παραμείνει ορατή σε όλη την επιφάνεια του εξαρτήματος.

Η κατεύθυνση του μοτίβου πρέπει να ελέγχεται κατά την κοπή και την τοποθέτηση. Εάν δύο τμήματα υφάσματος συναντώνται με διαφορετικούς προσανατολισμούς, οι διαγώνιες γραμμές δεν θα συνεχιστούν ομοιόμορφα κατά μήκος της άρθρωσης. Σε ορατά πάνελ, η διάταξη κοπής και η τοποθέτηση του φύλλου πρέπει επομένως να ληφθούν υπόψη πριν από τη χύτευση.

Η τελική εμφάνιση επηρεάζεται επίσης από την κατανομή της ρητίνης, τη σταθεροποίηση και το φινίρισμα της επιφάνειας. Το σχέδιο που φαίνεται στο στεγνό ύφασμα μπορεί να αλλάξει ως προς τον ορισμό του μετά τη χύτευση και την επικάλυψη του πολυστρωματικού υλικού.

Χρήση Twill σε Curved Components

Το ύφασμα Twill χρησιμοποιείται συνήθως σε εξαρτήματα που δεν είναι τελείως επίπεδα, συμπεριλαμβανομένων εξαρτημάτων επένδυσης, περιβλημάτων, εξαρτημάτων ποδηλάτων, εξαρτημάτων μοτοσικλετών και αθλητικού εξοπλισμού.

Το ύφασμα μπορεί να κοπεί ως μεγαλύτερο κομμάτι όταν η επιφάνεια είναι σχετικά ανοιχτή ή να χωριστεί σε μικρότερα τμήματα όπου η γεωμετρία αλλάζει πιο έντονα. Τα μεγαλύτερα κομμάτια μειώνουν τον αριθμό των αρθρώσεων, αλλά μπορεί να απαιτούν περισσότερη προσαρμογή κατά το lay-up. Τα μικρότερα κομμάτια μπορούν να ακολουθήσουν πιο εύκολα τα τοπικά περιγράμματα, αλλά οι αρμοί πρέπει να τοποθετηθούν προσεκτικά.

Για μια ορατή επιφάνεια άνθρακα, το σχέδιο κοπής θα πρέπει επίσης να λαμβάνει υπόψη την κατεύθυνση της διαγώνιας πλέξης. Η διατήρηση του ίδιου προσανατολισμού μεταξύ γειτονικών κομματιών μπορεί να είναι σημαντική όταν απαιτείται συνεχές οπτικό μοτίβο.

Προσδιορισμός

Προδιαγραφές Υλικού για Παραγωγή

Το απαιτούμενο βάρος υφάσματος λαμβάνεται κανονικά υπόψη μαζί με το στοχευόμενο πάχος πολυστρωματικού υλικού και τη μέθοδο χύτευσης. Ένα μικρότερο τοπικό βάρος επιτρέπει τη χρήση περισσότερων μεμονωμένων στρώσεων, ενώ ένα βαρύτερο ύφασμα μπορεί να μειώσει τον αριθμό των στρώσεων που απαιτούνται για ένα δεδομένο πάχος laminate.

Η ποιότητα των ανθρακονημάτων θα πρέπει επίσης να προσδιορίζεται χωριστά από την ύφανση. Η ίδια κατασκευή twill μπορεί να παραχθεί με διαφορετικές ποιότητες ινών, και οι προκύπτουσες σύνθετες ιδιότητες δεν θα είναι πανομοιότυπες.

Η συμβατότητα με ρητίνη είναι ένα άλλο ζήτημα παραγωγής. Η υγρή τοποθέτηση, η έγχυση κενού, η χύτευση με συμπίεση και η επεξεργασία προεμποτίσματος έχουν διαφορετικές απαιτήσεις για τη ροή, τη σταθεροποίηση και το χειρισμό της ρητίνης. Το ύφασμα θα πρέπει επομένως να ταιριάζει με την πραγματική διαδικασία και όχι να προσδιορίζεται μόνο από την εμφάνισή του.

Πληροφορίες που πρέπει να παρέχονται για μια έρευνα υλικού

Μια έρευνα παραγωγής είναι ευκολότερο να αξιολογηθεί όταν οι βασικές απαιτήσεις υλικού δηλώνονται με σαφήνεια. Οι σχετικές πληροφορίες περιλαμβάνουν:

· Κατασκευή ύφανσης

· Κατηγορία ινών άνθρακα

· Βάρος υφάσματος / GSM

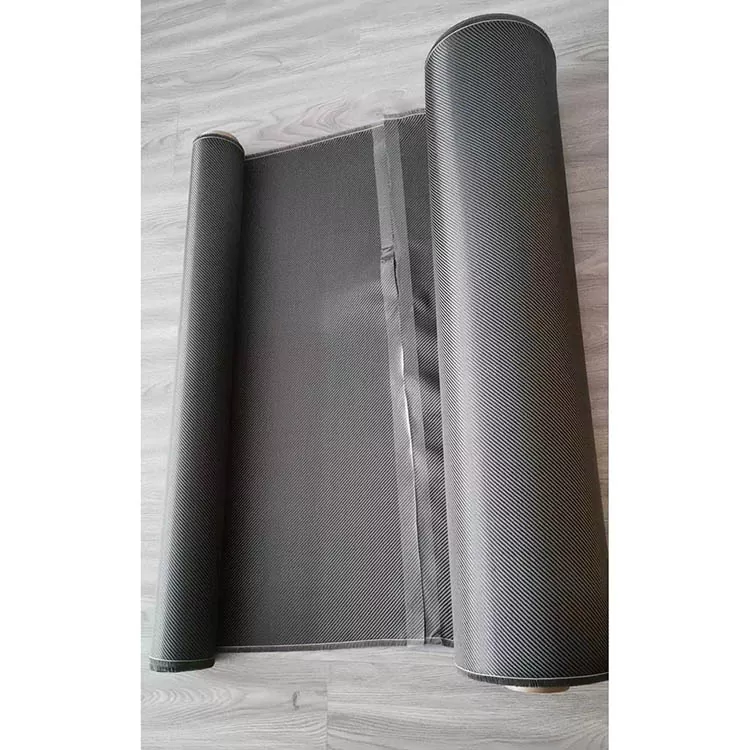

· Απαιτούμενο πλάτος και μήκος ρολού

· Πάχος στόχος ή πάχος laminate

· Σύστημα ρητίνης

· Διαδικασία καλουπώματος

· Γεωμετρία εξαρτημάτων

· Απαιτήσεις για ορατή επιφάνεια

Εάν το υλικό αντικαθιστά ένα υπάρχον ύφασμα, ένα διαθέσιμο φύλλο προδιαγραφών ή δείγμα μπορεί επίσης να χρησιμοποιηθεί ως αναφορά. Αυτό είναι ιδιαίτερα χρήσιμο όταν το νέο υλικό πρέπει να ταιριάζει σε μια καθιερωμένη διαδικασία κοπής, τοποθέτησης ή χύτευσης.

Εφαρμογές

Το Twill Weave Carbon Fiber Fabric χρησιμοποιείται σε χυτευμένα σύνθετα μέρη όπου το ύφασμα πρέπει να προσαρμόζεται σε διαμορφωμένες επιφάνειες ή να παρέχει μια καθορισμένη υφασμένη εμφάνιση.

Οι εφαρμογές αυτοκινήτων περιλαμβάνουν εσωτερική επένδυση, πάνελ, καλύμματα και άλλα εξαρτήματα από ανθρακονήματα. Τα εξαρτήματα ποδηλάτου και μοτοσικλέτας μπορούν να χρησιμοποιήσουν υφαντό οπλισμό σε καμπύλα τμήματα όπου το ύφασμα πρέπει να ακολουθεί την επιφάνεια του καλουπιού.

Αθλητικός εξοπλισμός όπως κουπιά, ρακέτες και άλλες διαμορφωμένες κατασκευές μπορούν επίσης να ενσωματώσουν το υλικό ως μέρος του laminate. Ο βιομηχανικός εξοπλισμός και τα περιβλήματα μπορούν να χρησιμοποιούν υφαντές ίνες άνθρακα όπου μπορούν να επιτευχθούν οι απαιτούμενες μηχανικές και διαστατικές ιδιότητες με το επιλεγμένο πολυστρωματικό υλικό.

Για ηλεκτρονικά περιβλήματα ή εξαρτήματα που βρίσκονται κοντά σε ηλεκτρικά συγκροτήματα, η ηλεκτρική αγωγιμότητα των ανθρακονημάτων θα πρέπει να λαμβάνεται υπόψη κατά τον προσδιορισμό των απαιτήσεων μόνωσης και γείωσης.

FAQ

Τι είναι το Twill Weave Carbon Fiber Fabric;

Είναι υφαντό οπλισμό από ανθρακονήματα κατασκευασμένο με δομή σύμπλεξης twill. Η διάταξη του νήματος δημιουργεί ένα διαγώνιο μοτίβο επιφάνειας, ενώ η πραγματική προδιαγραφή υλικού εξαρτάται από την ποιότητα των ανθρακονημάτων, το βάρος του υφάσματος και την κατασκευή.

Σε τι διαφέρει το twill από την απλή ύφανση;

Το twill και η απλή ύφανση χρησιμοποιούν διαφορετικές αλληλουχίες σύμπλεξης νημάτων. Το Twill έχει διαγώνιο σχέδιο και γενικά επιτρέπει περισσότερη κίνηση του νήματος, ενώ η απλή ύφανση έχει μια πιο σφιχτά επαναλαμβανόμενη δομή πάνω από κάτω. Η καταλληλότητά τους εξαρτάται από τη γεωμετρία του εξαρτήματος και τη διαδικασία κατασκευής.

Τι σημαίνει 2×2 twill;

Το 2×2 περιγράφει μια συγκεκριμένη κατασκευή του twill στην οποία τα νήματα περνούν πάνω από δύο και κάτω από δύο σε επαναλαμβανόμενη σειρά. Εάν ένα έργο απαιτεί αυτήν την κατασκευή, η ύφανση θα πρέπει να επιβεβαιωθεί στην προδιαγραφή υλικού.

Μπορεί το ύφασμα twill να χρησιμοποιηθεί σε κυρτά καλούπια;

Ναί. Μπορεί να φιλοξενήσει μέτριες καμπύλες και μεταβαλλόμενα περιγράμματα, αλλά η πραγματική κουρτίνα εξαρτάται από το βάρος του υφάσματος, την κατασκευή του νήματος και τη γεωμετρία του καλουπιού. Μια δοκιμή διαμόρφωσης είναι χρήσιμη για σύνθετα ή στενής ακτίνας μέρη.

Μπορεί να χρησιμοποιηθεί για ορατά μέρη από ανθρακονήματα;

Ναί. Η διαγώνια ύφανση μπορεί να παραμείνει ορατή μετά το καλούπωμα και το φινίρισμα της επιφάνειας. Ο σταθερός προσανατολισμός του υφάσματος κατά την κοπή και το στρώσιμο είναι σημαντικός όταν απαιτείται ομοιόμορφο σχέδιο.

Μπορούν να προσαρμοστούν το βάρος και οι διαστάσεις του υφάσματος;

Ναί. Το βάρος, το πλάτος, το μήκος και οι σχετικές προδιαγραφές του υφάσματος μπορούν να οριστούν σύμφωνα με το εξαρτήματα και τη διαδικασία κατασκευής.

Ποιες πληροφορίες χρειάζονται για μια προσφορά;

Οι χρήσιμες πληροφορίες περιλαμβάνουν κατασκευή ύφανσης, ποιότητα ανθρακονημάτων, GSM, πλάτος, μήκος ρολού, ποσότητα, εφαρμογή και διαδικασία χύτευσης. Για ορατά μέρη, θα πρέπει επίσης να καθοριστεί το απαιτούμενο φινίρισμα επιφάνειας και η κατεύθυνση του σχεδίου.

Μπορεί ένα δείγμα να αξιολογηθεί πριν από την παραγωγή;

Η αξιολόγηση του δείγματος μπορεί να ληφθεί υπόψη όταν το ύφασμα πρέπει να ελεγχθεί για κουρτίνα, συμβατότητα ρητίνης, εμφάνιση επιφάνειας ή συμπεριφορά επεξεργασίας με μια συγκεκριμένη μέθοδο παραγωγής.

Η ύφανση του twill σημαίνει μεγαλύτερη αντοχή;

Όχι. Η κατασκευή ύφανσης από μόνη της δεν καθορίζει την αντοχή ή την ακαμψία του τελικού σύνθετου υλικού. Αυτές οι ιδιότητες εξαρτώνται από την ποιότητα των ινών άνθρακα, το βάρος του υφάσματος, το σύστημα ρητίνης, τον προσανατολισμό των ινών, τον όγκο της ίνας, το πάχος του πολυστρωματικού υλικού και τις συνθήκες επεξεργασίας.
